ヒストグラム

正解

正解：4．ヒストグラム

解き方

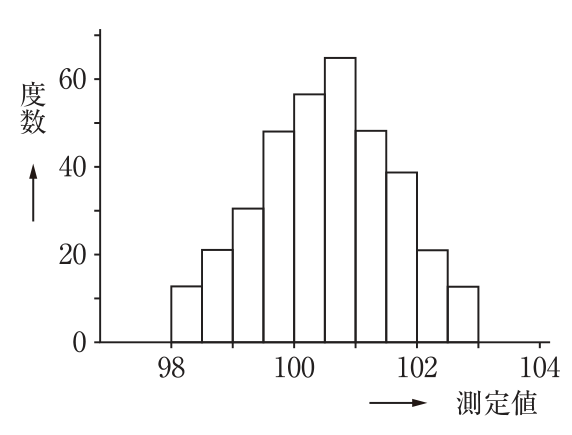

1. 測定値の範囲をいくつかの区間に分け，各区間に入るデータの数（度数）を柱状に表した図はヒストグラムである。分布の形やばらつき，規格値との関係が分かる。
2. よって選択肢4が適当である。
3. 分布が二山になる，離れ小島がある，規格値からはみ出しているなどの形から，工程の異常やデータの混在を読み取る。

選択肢ごとの解説

1. 1．不適当。管理図は中心線と管理限界線を持つ折れ線の図である。
2. 2．不適当。特性要因図は特性と要因の関係を魚の骨の形に表した図である。
3. 3．不適当。パレート図は項目を件数の多い順に並べた棒グラフと累積の折れ線である。
4. 4．適当。測定値の区間ごとの度数を柱状に表した図はヒストグラムで，分布の形やばらつきが分かる。
