構内電気設備の配線用図記号
これは2級電気工事施工管理技士 第一次検定 平成30年度 前期（2018年6月10日（日）実施） No.39の問題です。論点は「設計・契約」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘・現行の法令・基準との関係が読めます。

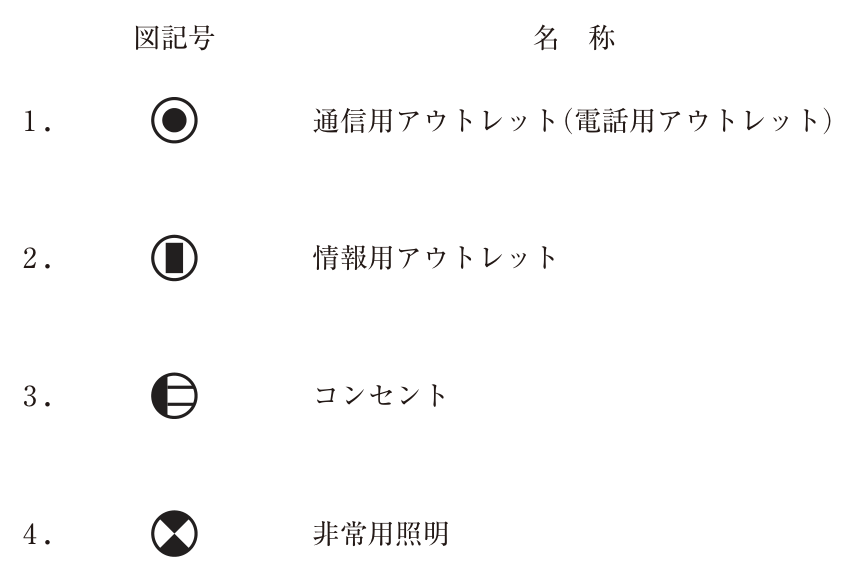

構内電気設備に用いる配線用図記号と名称の組合せとして，「日本工業規格（JIS）」上，誤っているものはどれか。
解答欄
正解
正解：4．非常用照明 ― 図の4の記号
解き方
- JIS C 0303（構内電気設備の配線用図記号）では，円の中に×を入れて一部を塗りつぶした記号は誘導灯（避難口誘導灯・通路誘導灯）を表す。非常用照明（建築基準法によるもの）は，塗りつぶした円（●）で表す。
- 1～3の組合せは正しい（3は壁付のコンセント）。よって選択肢4が誤りである。
- 非常用照明は停電時に避難に必要な床面の照度を確保する照明器具（建築基準法），誘導灯は避難口や避難の方向を示す灯火（消防法）で，根拠となる法令も異なる。
選択肢ごとの解説
- 1．正しい。通信用（電話用）アウトレットの図記号である。
- 2．正しい。情報用アウトレットの図記号である。
- 3．正しい。壁付コンセントの図記号である。
- 4．誤り。誘導灯の図記号であり，非常用照明は塗りつぶした円で表す。
引っかけ：非常用照明（建築基準法）＝●，誘導灯（消防法）＝×入りの円の一部塗り。
現行法令との関係：「日本工業規格（JIS）」は2019年7月の法改正で「日本産業規格（JIS）」に名称が変わった。この問題の答えは変わらない。
