管理図

正解

正解：4．管理図

解き方

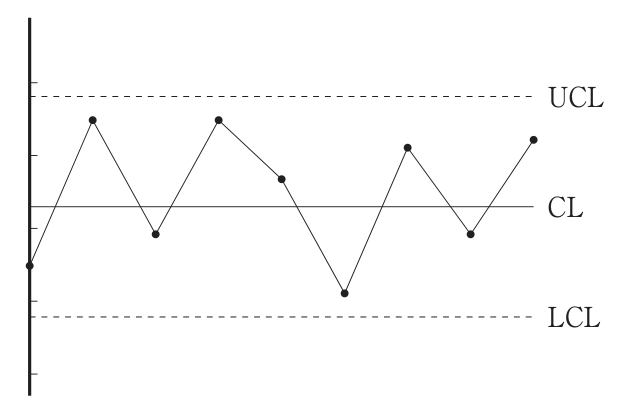

1. 中心線（CL）と上方・下方管理限界線（UCL・LCL）を引き，データを時系列に打点した図は管理図である。工程が安定な状態にあるかどうかを判断するのに用いる。
2. よって選択肢4が適当である。
3. 管理限界線の外に点が出たり，点の並びに連・傾向・周期などのくせが現れたりした場合は，工程に異常な原因があると判断して原因を調べる。

選択肢ごとの解説

1. 1．不適当。パレート図は不良項目を件数の多い順に棒グラフで並べ，累積比率を折れ線で示した図である。
2. 2．不適当。ヒストグラムはデータの分布を柱状図で表したものである。
3. 3．不適当。特性要因図は結果（特性）と原因（要因）の関係を魚の骨状に表した図である。
4. 4．適当。管理限界線のある折れ線の図は管理図である。
