テレビ共同受信設備の総合損失
これは2級電気工事施工管理技士 第一次検定 平成29年度（2017年11月12日（日）実施） No.30の問題です。論点は「情報通信・弱電設備」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

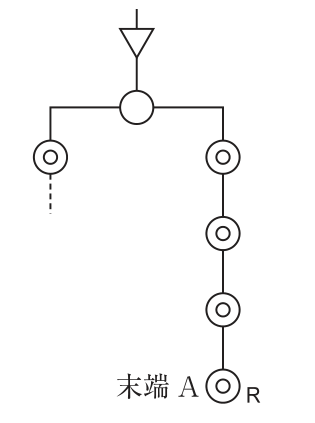

図に示すテレビ共同受信設備において，増幅器出口から末端Aの直列ユニットのテレビ受信機接続端子までの総合損失として，正しいものはどれか。
ただし，同軸ケーブルの長さ及び各損失は次のとおりとする。
増幅器出口から末端Aまでの同軸ケーブルの長さ：20m
同軸ケーブルの損失：0.2dB/m
分配器の分配損失：4.0dB
直列ユニット単体の挿入損失：2.0dB
直列ユニット単体の結合損失：12.0dB
解答欄
正解
正解：2．26.0dB
解き方
- 末端Aまでの損失は，ケーブル損失＋分配損失＋途中の直列ユニットの挿入損失＋末端の直列ユニットの結合損失の合計である。
- ケーブル 20×0.2＝4.0dB，分配器 4.0dB，途中の直列ユニット3個 2.0×3＝6.0dB，末端Aの結合損失 12.0dB で，合計 26.0dB となる（選択肢2）。
選択肢ごとの解説
- 1．誤り。途中の直列ユニットを2個として計算した値である。
- 2．正しい。4.0＋4.0＋6.0＋12.0＝26.0dBである。
- 3．誤り。末端Aの直列ユニットの挿入損失まで加えた値である。
- 4．誤り。30.0dBはどの損失の組合せとも合わず，損失を過大に見積もった値である。
引っかけ：途中のユニットは「挿入損失」，端子を取り出すユニットは「結合損失」を使う。末端のユニットの挿入損失は加えない。dBで表した損失は足し算で合計できる。
