磁界中の電流に働く力の向き

正解

正解：3．c

解き方

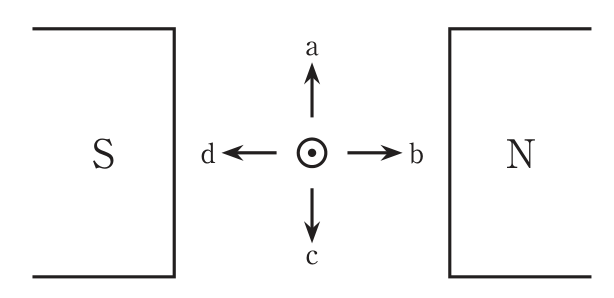

1. 磁界の向きはN極からS極へ向かうので，図では右から左（dの向き）である。
2. フレミングの左手の法則で，中指を電流（紙面の手前向き），人差し指を磁界（左向き）に合わせると，親指（力）は下向きになる。よって，力の方向はc（選択肢3）である。

選択肢ごとの解説

1. 1．誤り。上向き（a）は，電流の向きか磁界の向きのどちらかを逆にした場合の力の向きである。
2. 2．誤り。電磁力は磁界の向きと電流の向きの両方に直角に働くので，磁界と平行な右向き（b）には働かない。
3. 3．正しい。フレミングの左手の法則により，力は下向き（c）に働く。
4. 4．誤り。左向き（d）は磁界の向きそのものであり，力は磁界と直角に働く。
