変圧器二次側の三相短絡電流（％インピーダンス法）
これは1級電気工事施工管理技士 第二次検定 令和4年度（2022年10月16日（日）実施） 問題4 設問4-2の問題です。論点は「電力系統」（重要度C・解答の形は記述・五肢択一）。採点すると、解き方 3 手順・選択肢 5 つそれぞれの解説・引っかけの指摘が読めます。
次の問に答えなさい。

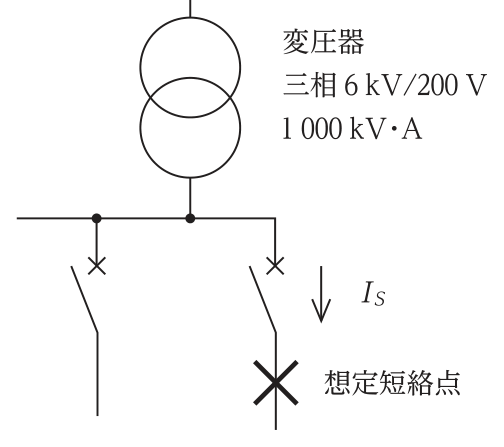

4-2 図に示す三相6kV/200V 1 000kV·Aの変圧器において，想定短絡点における三相短絡電流Isの値［kA］として，最も適当なものはどれか。
ただし，計算条件は次によるものとし，小数第一位を四捨五入する。
基準容量：1 000kV·A
電源から変圧器一次側端子までの％インピーダンス：0.1％
変圧器の％インピーダンス：4.7％
変圧器二次側端子から想定短絡点までの電路の％インピーダンス：0.2％
解答欄
正解
正解：3．58 kA
解き方
- 基準容量1 000kV·Aで合成％インピーダンス％Z＝0.1＋4.7＋0.2＝5.0％。
- 基準電流（二次側の定格電流）In＝1 000×10³÷（√3×200）≒2 887A。
- 三相短絡電流 Is＝In×100÷％Z＝2 887×100÷5.0≒57 735A≒57.7kA。小数第一位を四捨五入して58kA。
選択肢ごとの解説
- 1．誤り。正しい値（約57.7kA）の半分程度で，％Zを2倍に取るなど計算を誤った値。
- 2．誤り。％Zの合計や基準電流を取り違えた値。
- 3．正しい。In≒2 887A，Is＝2 887×100/5.0≒57.7kA→58kA。
- 4．誤り。基準電流を√3で割らず 1 000×10³÷200＝5 000A として計算した値。
- 5．誤り。基準電流に√3を掛けて計算した値。
引っかけ：三相の定格電流は P÷（√3×V）。％Zは電源・変圧器・電路を合計してから使う。
