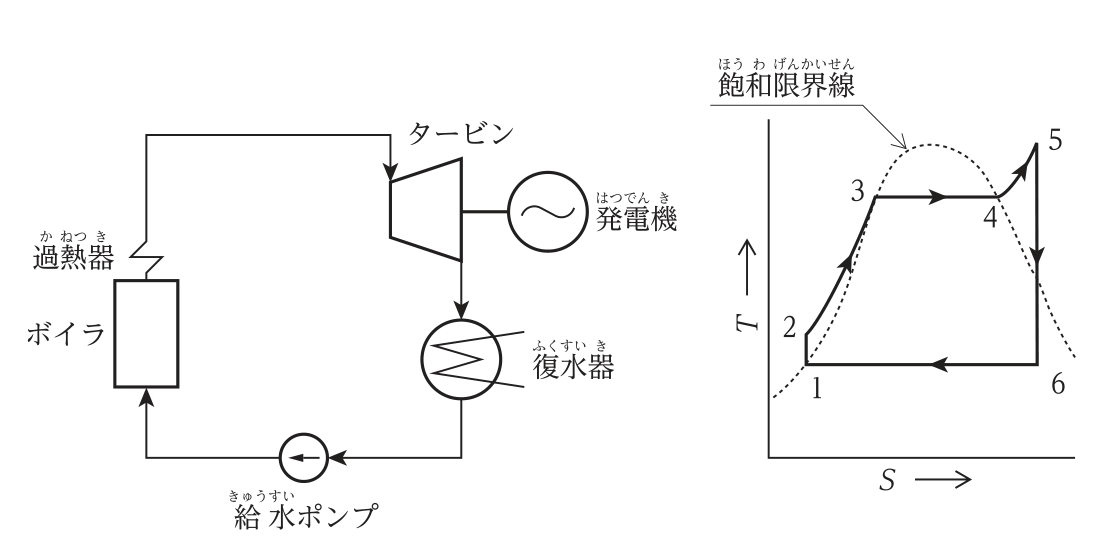

ランキンサイクルのT-S線図（タービンでの断熱膨張）

正解

正解：4．5→6

解き方

1. ランキンサイクルでは，給水ポンプでの断熱圧縮（1→2），ボイラでの加熱・蒸発（2→3→4），過熱器での過熱（4→5），タービンでの断熱膨張（5→6），復水器での凝縮（6→1）を繰り返す。
2. タービンでは理想的には断熱膨張でエントロピーが変わらず温度が下がるので，T-S線図では垂直に下がる5→6の過程となる。よって選択肢4が適当。

選択肢ごとの解説

1. 1．不適当。2→3はボイラでの給水の加熱（飽和温度まで）である。
2. 2．不適当。3→4はボイラでの蒸発（等温・等圧）である。
3. 3．不適当。4→5は過熱器での過熱である。
4. 4．適当。5→6はタービンでの断熱膨張（エントロピー一定）である。
