汽力発電の熱サイクル（再生サイクル）

正解

正解：1．再生サイクル

解き方

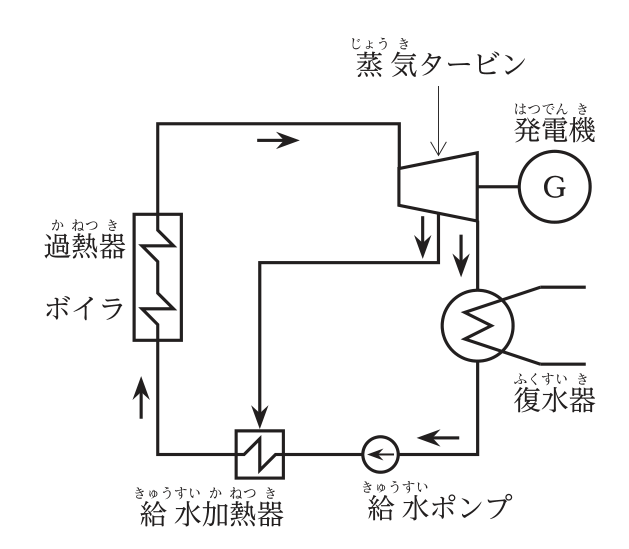

1. 図ではタービンの途中から蒸気を抽気して給水加熱器でボイラ給水を加熱しており，再熱器はない。このようなサイクルは再生サイクルである。よって選択肢1が最も適当。
2. 抽気した蒸気の熱を給水の加熱に使うので，復水器で捨てる熱が減り，熱効率が向上する。

選択肢ごとの解説

1. 1．最も適当。抽気による給水加熱を行うので再生サイクルである。
2. 2．不適当。再熱サイクルは高圧タービンを出た蒸気をボイラの再熱器で再加熱するもので，図に再熱器はない。
3. 3．不適当。再熱再生サイクルは再熱と再生の両方を行うもので，図に再熱器はない。
4. 4．不適当。ランキンサイクルは基本のサイクルで，抽気による給水加熱を行わない。
