管理図の見方

正解

正解：4．管理図に打点した点の連続100点中60点が管理限界内にあるときは，工程が安定状態にある。

解き方

1. 管理図では，打点が管理限界線の内側にあり，並び方にくせがなければ工程は安定状態とみる。一般に，連続100点中，管理限界外の点が2点以内なら安定状態とされる。
2. 連続100点中60点しか管理限界内にない（40点が外れている）のは明らかに異常であり，選択肢4が最も不適当。

選択肢ごとの解説

1. 1．適当。管理図は工程が安定状態にあるかを調べるために用いる。
2. 2．適当。UCLは上側管理限界線で，これを超える点があれば工程に異常がある。

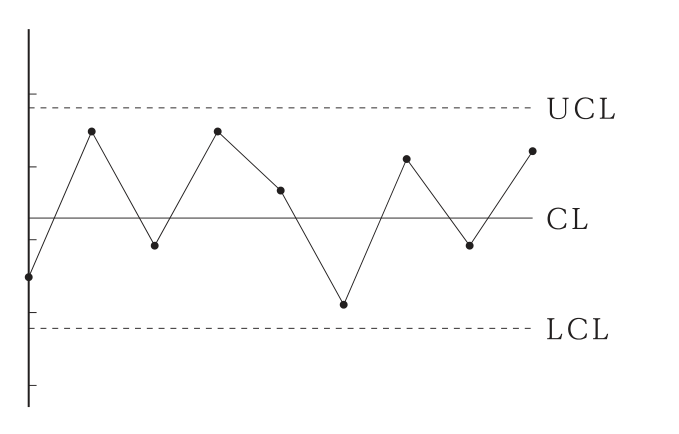

3. 3．適当。CLは中心線で，この図ではすべての点が管理限界内に納まっている。
4. 4．最も不適当。連続100点中40点も管理限界外なら工程は異常である。
5. 5．適当。連続20点中16点以上が中心線の片側にあるときは，くせ（偏り）があり異常とみる。
