電話・情報設備の図記号（JIS）

正解

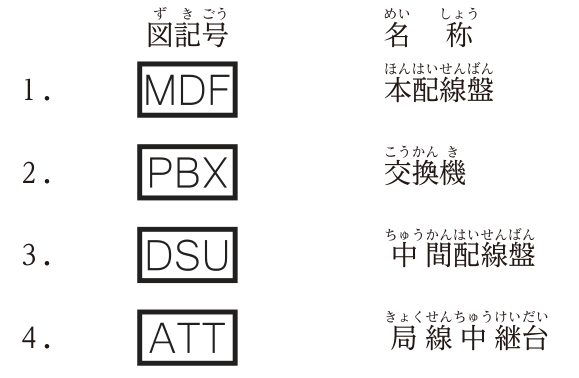

正解：3．(3) の図記号（DSU）― 中間配線盤

解き方

1. 電話・情報設備の配線用図記号は JIS C 0303（構内電気設備の配線用図記号）で定められ，四角の中に文字を書いて機器を表すものが多い。
2. 建物に引き込んだ通信ケーブルは本配線盤（MDF）で受け，各階の中間配線盤（IDF）を経て端末まで配線する。
3. 中間配線盤はIDFの文字を四角で囲んで表す。DSUはデジタル回線の終端装置を表すので，DSUを中間配線盤とした3が誤りである。

選択肢ごとの解説

1. 1．正しい。MDFは本配線盤で，局線や構内の幹線ケーブルを集めて接続する。
2. 2．正しい。PBXは構内交換機である。
3. 3．誤り。中間配線盤はIDFで，DSUはデジタル回線終端装置である。
4. 4．正しい。ATTは局線中継台である。
