テレビ共同受信設備の総合損失

正解

正解：2．21.0dB

解き方

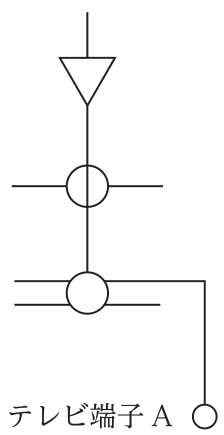

1. テレビ端子Aまでの経路は，同軸ケーブル10m→2分岐器の幹線を通過（挿入損失）→4分配器の出力端子へ分配（分配損失）→テレビ端子（挿入損失）である。
2. 総合損失は各損失の和で，0.5×10＋5.0＋10.0＋1.0＝21.0dB。
3. 2が正しい。

選択肢ごとの解説

1. 1．誤り。4分配器の分配損失10.0dBを加えていない値である。
2. 2．正しい。ケーブル5.0dB＋2分岐器の挿入損失5.0dB＋分配損失10.0dB＋テレビ端子1.0dB＝21.0dBである。
3. 3．誤り。2分岐器で挿入損失に加えて結合損失10.0dBも加えた値である。
4. 4．誤り。結合損失・端子間結合損失まですべての損失を加えた値である。
