高圧ケーブルのシールド接地とZCT

正解

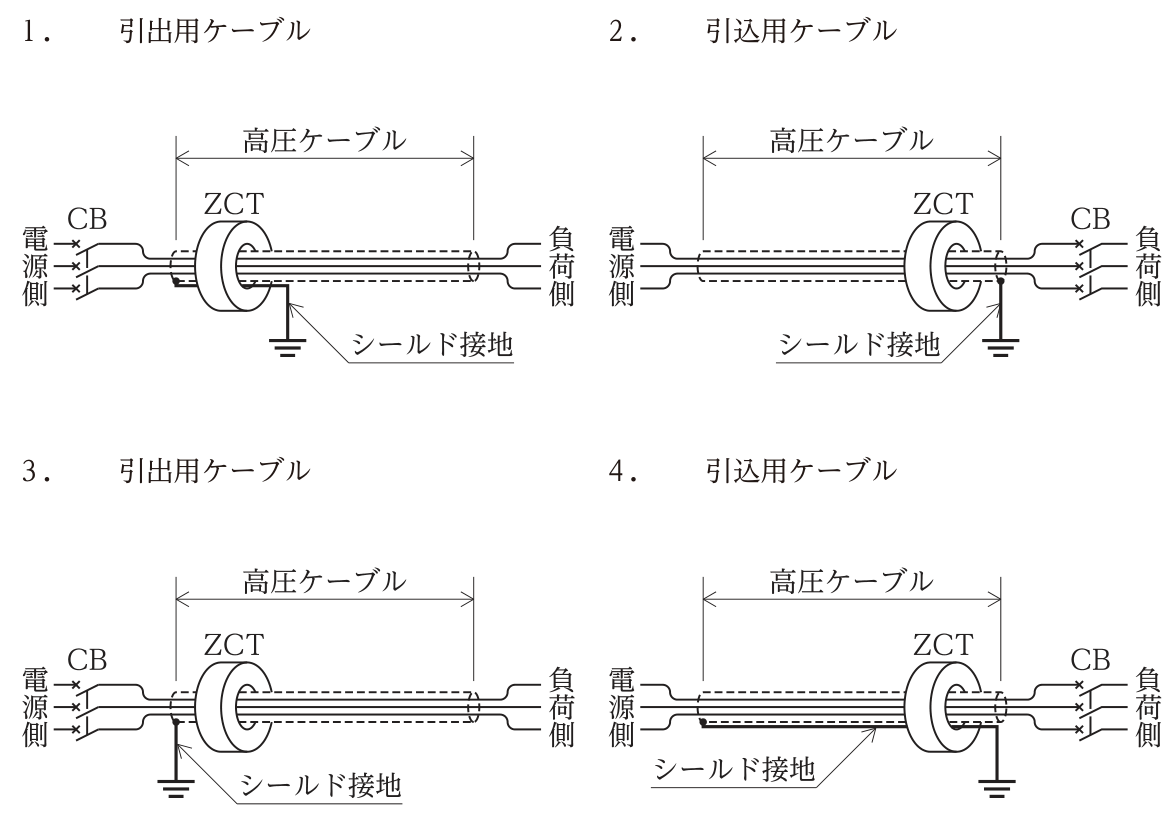

正解：3．3の図（引出用ケーブル）

解き方

1. ZCTより負荷側のケーブルで地絡が起きると，地絡電流は導体を通ってZCTを通過し，シールドを通って接地点へ戻る。シールドの接地点がZCTの電源側にあると，シールドを戻る電流もZCTを通過し，導体の電流と打ち消し合って検出できない。
2. そのため，ZCTの電源側でシールドを接地する場合は，接地線をZCTに通して打ち消しを解消する。接地点がZCTの負荷側にあれば，シールドの電流はZCTを通らないので，接地線を通す必要はない。
3. 3はZCTの電源側にあるシールド接地線をZCTに通していないので，地絡電流を検出できない。3が不適当である。

選択肢ごとの解説

1. 1．適当。電源側の接地線をZCTに通して，打ち消しを解消している。
2. 2．適当。接地点がZCTの負荷側にあるので，接地線をZCTに通さなくてよい。
3. 3．不適当。電源側の接地線をZCTに通していないので，シールドの電流で導体の地絡電流が打ち消される。
4. 4．適当。ZCTを貫通する範囲のシールドから引き出した接地線をZCTに通しており，打ち消しを解消している。
