分岐幹線の過電流遮断器の省略

正解

正解：2．長さ7m　許容電流90A

解き方

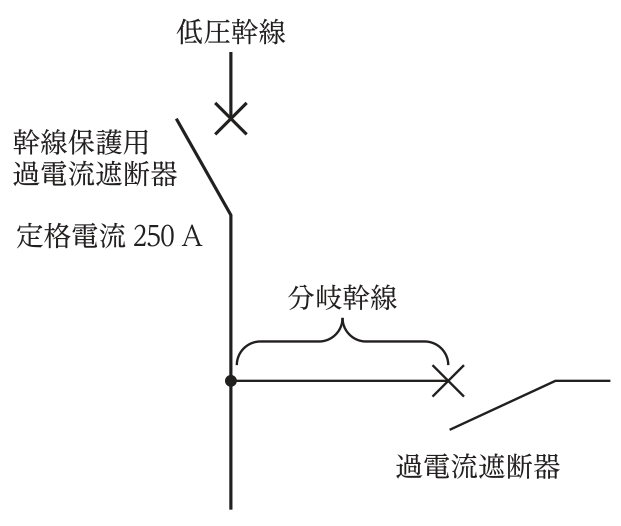

1. 電気設備の技術基準の解釈の「低圧幹線の施設」では，分岐幹線の過電流遮断器は，分岐点から3m以下の箇所に施設するのが原則だが，分岐幹線の許容電流が幹線保護用過電流遮断器の定格電流の35％以上なら8m以下，55％以上なら長さに関係なく，分岐点から離れた箇所に施設できる（分岐点の過電流遮断器を省略できる）。
2. 250Aの35％は87.5A，55％は137.5Aである。7mで90A（87.5A以上）の2が適当である。

選択肢ごとの解説

1. 1．不適当。70Aは87.5A（35％）未満なので，長さ3m以下でなければ省略できない。
2. 2．適当。8m以下で許容電流が87.5A以上の条件を満たす。
3. 3．不適当。9mは8mを超えるので，許容電流が137.5A（55％）以上必要である。
4. 4．不適当。11mは8mを超え，130Aは137.5A未満である。
