ヒステリシス曲線

正解

正解：3．ヒステリシス損は，ヒステリシス曲線内の面積に反比例する。

解き方

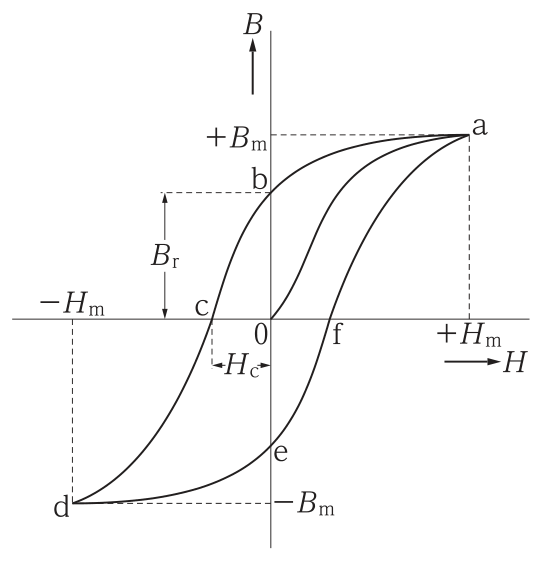

1. ヒステリシス曲線（B－H曲線）は，強磁性体の磁界の強さHを正負に変化させたときの磁束密度Bの変化を示す。磁化されていない状態からは初磁化曲線（0→a）に沿って増加し，以後はループ（a→b→c→d→e→f→a）を描く。
2. 磁化を一巡させる間に失われるエネルギー（ヒステリシス損）は，ループで囲まれた面積に比例する。
3. 面積に反比例するとした3が誤りである。

選択肢ごとの解説

1. 1．正しい。磁化されていない強磁性体に磁界を加えていくと，初磁化曲線0→aに沿って増加し，やがて飽和する。
2. 2．正しい。磁界を＋Hmから減らすとBは遅れて減少し，H＝0で残留磁気Br（b），B＝0で保磁力（c）を通ってdに至る。
3. 3．誤り。ヒステリシス損はループの面積に比例し，周波数にも比例する。
4. 4．正しい。H＝0のときに残る磁束密度Brを残留磁気，Bを0にするのに要する逆向きの磁界Hcを保磁力という。
