変圧器の効率と損失の曲線

正解

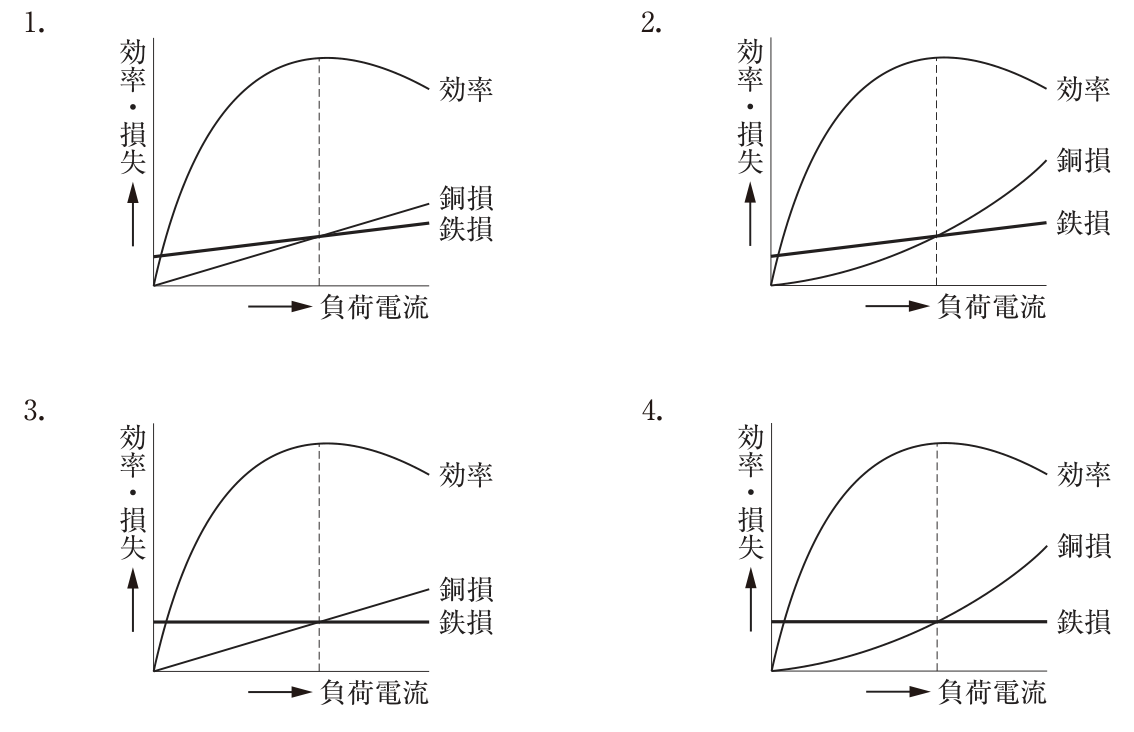

正解：4．4のグラフ

解き方

1. 変圧器の鉄損（無負荷損）は電圧と周波数で決まり，負荷電流に関係なくほぼ一定である。銅損（負荷損）は巻線の抵抗によるもので，負荷電流の2乗に比例する。
2. 効率は鉄損と銅損が等しくなる負荷電流のとき最大になる。
3. 鉄損が水平な直線，銅損が原点からの放物線で，その交点で効率が最大になっている4が適当である。

選択肢ごとの解説

1. 1．不適当。鉄損は一定で右上がりにならず，銅損は電流の2乗に比例するので直線ではない。
2. 2．不適当。銅損は放物線で正しいが，鉄損は負荷電流で増えない。
3. 3．不適当。鉄損は水平で正しいが，銅損は電流の2乗に比例するので直線ではない。
4. 4．適当。鉄損一定，銅損∝I²，交点で効率最大である。
