ランキンサイクルのT-S線図

正解

正解：4．5→6

解き方

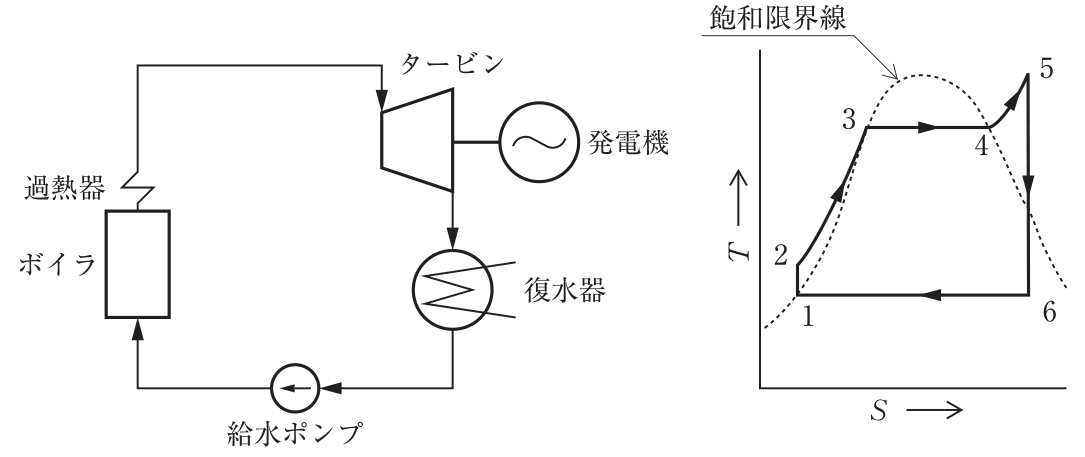

1. ランキンサイクルは，給水ポンプで断熱圧縮（1→2），ボイラで加熱・蒸発（2→3→4），過熱器で過熱（4→5），タービンで断熱膨張（5→6），復水器で凝縮（6→1）する。
2. タービンでは高温高圧の過熱蒸気が断熱膨張して仕事をするので，エントロピーが一定のまま温度が下がる。T-S線図では垂直に下がる5→6の過程で，4が適当である。

選択肢ごとの解説

1. 1．不適当。2→3はボイラで給水を飽和温度まで加熱する過程である。
2. 2．不適当。3→4はボイラで水が蒸発する過程で，温度一定のままエントロピーが増える。
3. 3．不適当。4→5は過熱器で飽和蒸気を過熱する過程である。
4. 4．適当。5→6はタービンでの断熱膨張で，エントロピー一定のまま温度が下がる。
