単相3線式の変圧器の一次電流
これは1級電気工事施工管理技士 第一次検定 平成30年度（2018年6月10日（日）実施） No.7の問題です。論点は「電気機器」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

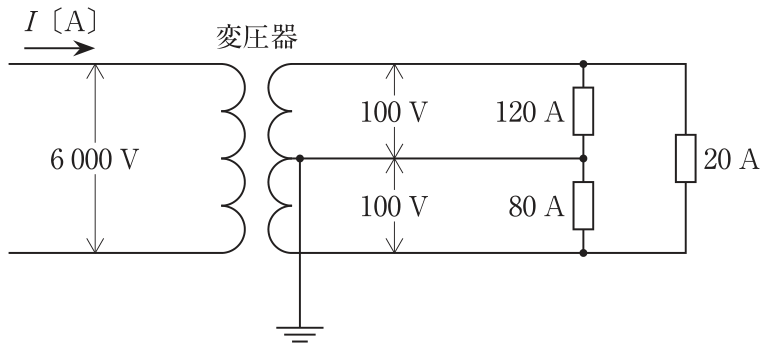

図に示す変圧器の一次電流I〔A〕の値として，正しいものはどれか。
ただし，各負荷の電流は図示の値，各負荷の力率は100％とし，変圧器及び電線路の損失は無視するものとする。
解答欄
正解
正解：2．4.0A
解き方
- 変圧器と電線路の損失を無視すると，一次側の電力は二次側の負荷の電力の合計に等しい。負荷の力率は100％なので，電力は電圧×電流で求める。
- 二次側の電力は，100V×120A＋100V×80A＋200V×20A＝12 000＋8 000＋4 000＝24 000Wである。
- 一次電流はI＝24 000/6 000＝4.0Aで，2が正しい。
選択肢ごとの解説
- 1．誤り。負荷の電力の合計24 000Wを一次電圧6 000Vで割った値と一致しない。
- 2．正しい。I＝24 000/6 000＝4.0Aである。
- 3．誤り。負荷の電力の合計から求まる値ではない。
- 4．誤り。負荷電流の合計220Aに200Vを掛けた値（44 000W）を6 000Vで割った値で，100Vの負荷にも200Vを掛けている。
引っかけ：二次側の電力の合計を一次電圧で割る。100Vの負荷と200Vの負荷で電圧が違うことに注意し，200Vの負荷の電力（200×20）を忘れない。
