分岐幹線の過電流遮断器の省略

正解

正解：4．長さ11m　許容電流120A

解き方

1. 電気設備の技術基準の解釈第148条（低圧幹線の施設）では，幹線から分岐する分岐幹線の分岐点の過電流遮断器は，次のいずれかなら省略できる。分岐幹線の許容電流が幹線保護用過電流遮断器の定格電流の55％以上の場合は長さに関係なく，35％以上の場合は長さ8m以下，それ未満の場合は長さ3m以下のとき。

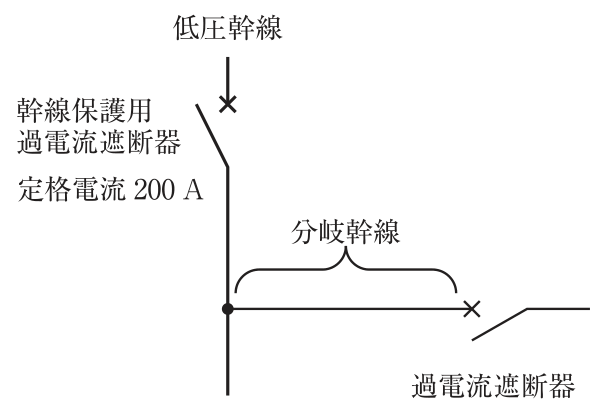

2. 図の幹線保護用過電流遮断器は200Aなので，55％は110A，35％は70Aである。
3. 長さ11mで許容電流120A（110A以上）の4が適当である。

選択肢ごとの解説

1. 1．不適当。60Aは35％（70A）未満なので，長さ3m以下でなければ省略できない。
2. 2．不適当。65Aも70A未満なので，長さ3m以下でなければ省略できない。
3. 3．不適当。100Aは35％以上だが，9mは8mを超えるので55％（110A）以上が必要である。
4. 4．適当。120Aは55％以上なので長さの制限はない。
