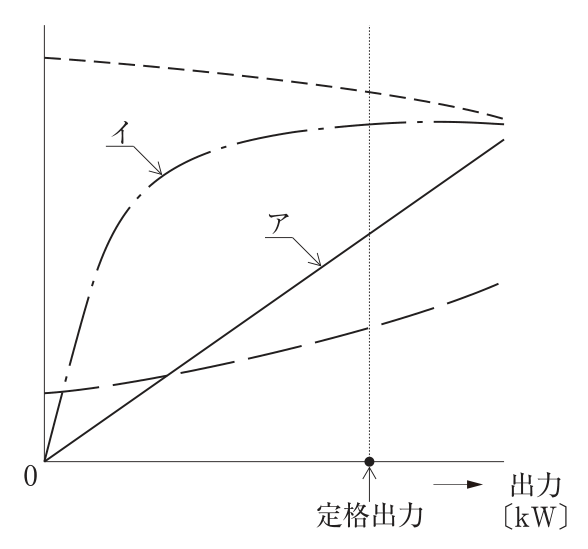

三相誘導電動機の出力特性曲線

正解

正解：2．ア：トルク　　イ：効率

解き方

1. 三相誘導電動機の出力特性では，回転速度は無負荷でほぼ同期速度で，出力が増えるとすべりの分だけわずかに下がる（上の破線）。
2. トルクは回転速度がほぼ一定なので出力にほぼ比例し，原点を通る直線になる（ア）。効率は軽負荷では固定損の割合が大きいので低く，出力とともに急に上がって定格付近で最大に近づく（イ）。一次電流は無負荷でも励磁電流が流れるのでゼロでない値から出力とともに増える（下の破線）。
3. アはトルク，イは効率で，2が適当である。

選択肢ごとの解説

1. 1．不適当。アはトルクで正しいが，一次電流は無負荷でもゼロにならないので，原点から立ち上がるイではない。
2. 2．適当。アはトルク，イは効率である。
3. 3．不適当。回転速度はほぼ一定の上の破線で，原点を通るアではない。
4. 4．不適当。イは効率で正しいが，アは原点を通る直線なので回転速度ではない。
