バーチャート工程表の読み取り

正解

正解：(2) 工種Cが1日遅れると，必ず全体工期が1日延びる。

解き方

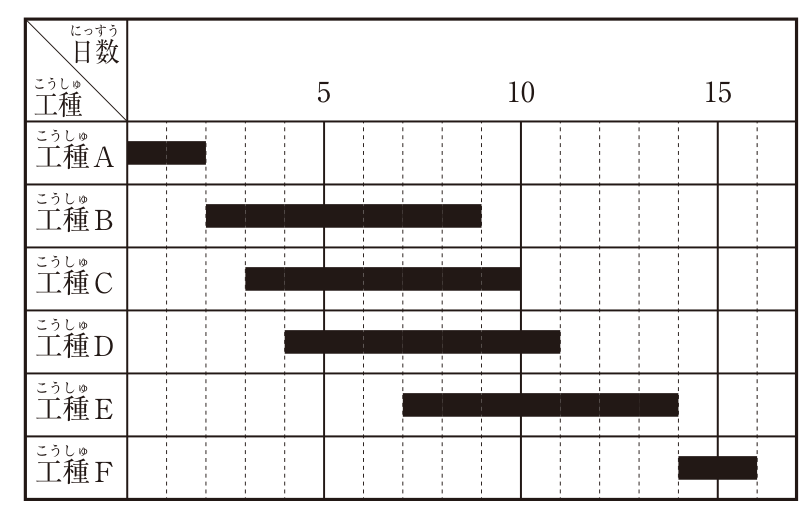

1. 図の各工種は，Aが0〜2日目，Bが2〜9日目，Cが3〜10日目，Dが4〜11日目，Eが7〜14日目，Fが14〜16日目で，全体工期は16日である。
2. バーチャートは作業の相互関係（どの作業が終わらないと次に進めないか）を表さない。工種Cは10日目に終わり，工種Fが始まる14日目まで余裕があるようにも見えるので，Cが1日遅れると必ず全体工期が1日延びるとは読み取れない。したがって(2)が適当でない。

選択肢ごとの解説

1. (1)適当。バーチャートからは作業の関連が分からず，Bを短縮しても全体工期が短縮されるとは限らない。
2. (2)適当でない。バーチャートではCと後続作業の関係が分からず，Cが1日遅れると必ず全体工期が延びるとは読み取れない。
3. (3)適当。工種Eは7日目に着手しており，B・C・Dの完了（9〜11日目）を待たずに着手できることが読み取れる。
4. (4)適当。工種Fは最後の作業で全体工期の終わり（16日目）まで続くので，Fを1日短縮すれば全体工期も1日短縮できる。
