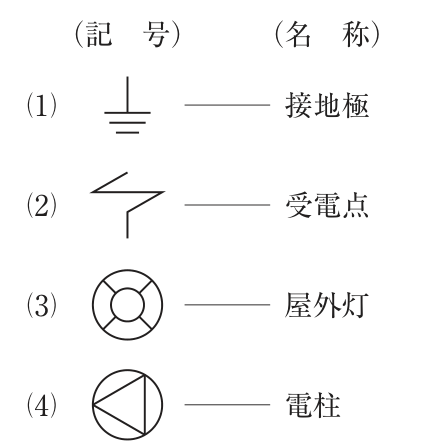

電気設備設計図の図記号

正解

正解：(4) (4) の記号 ― 電柱

解き方

1. 構内電気設備の配線用図記号（JIS C 0303）では，円の中に三角形を描いた記号はスピーカを表す。電柱は円を横線で上下に分けて下半分を黒く塗った記号で表す（公共建築設備工事標準図（電気設備工事編）令和7年版 p.21）ので，組合せが誤っている。よって(4)が適当でない。
2. 縦線の下に短くなる横線を重ねた記号は接地極，稲妻形の記号は受電点（引込口），円の中に小円を描き4本の線で結んだ記号は屋外灯である。

選択肢ごとの解説

1. (1)適当。縦線の下に短くなる横線を重ねた記号は接地極である。
2. (2)適当。稲妻形の記号は受電点である。
3. (3)適当。円の中に小円を描き4本の線で結んだ記号は屋外灯である。
4. (4)適当でない。円の中に三角形を描いた記号はスピーカで，電柱の記号ではない。
