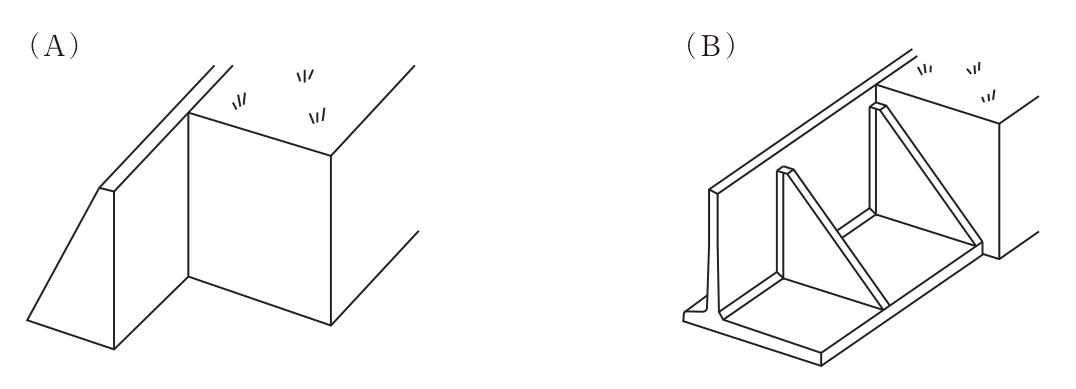

擁壁の構造形式（模式図）

正解

正解：(2) (A) 重力式擁壁 ― (B) 控え壁式擁壁

解き方

1. (A)は、台形断面のコンクリートのかたまりで、前面が傾き背面が鉛直になっており、自重で土圧に抵抗する重力式擁壁である。もたれ式擁壁は、壁体の前面・背面とも山側へ傾き、地山にもたれかかる形のものである。
2. (B)は、薄い竪壁と底版からなる鉄筋コンクリートの擁壁で、竪壁の背面（土のある側）に三角形の控え壁を一定間隔で設けて竪壁と底版を補強している控え壁式擁壁である。逆T型擁壁は控え壁がなく、竪壁と底版で逆T字の断面となる。よって(2)が適当である。

選択肢ごとの解説

1. (1)適当でない。(B)には控え壁があるので逆T型擁壁ではない。
2. (2)適当。(A)は重力式擁壁、(B)は控え壁式擁壁である。
3. (3)適当でない。(A)は背面が鉛直で地山にもたれかかっていないので、もたれ式擁壁ではない。
4. (4)適当でない。(A)は重力式擁壁である。
