未完成のネットワーク式工程表の完成（作業の前後関係・ダミー）

正解

解き方

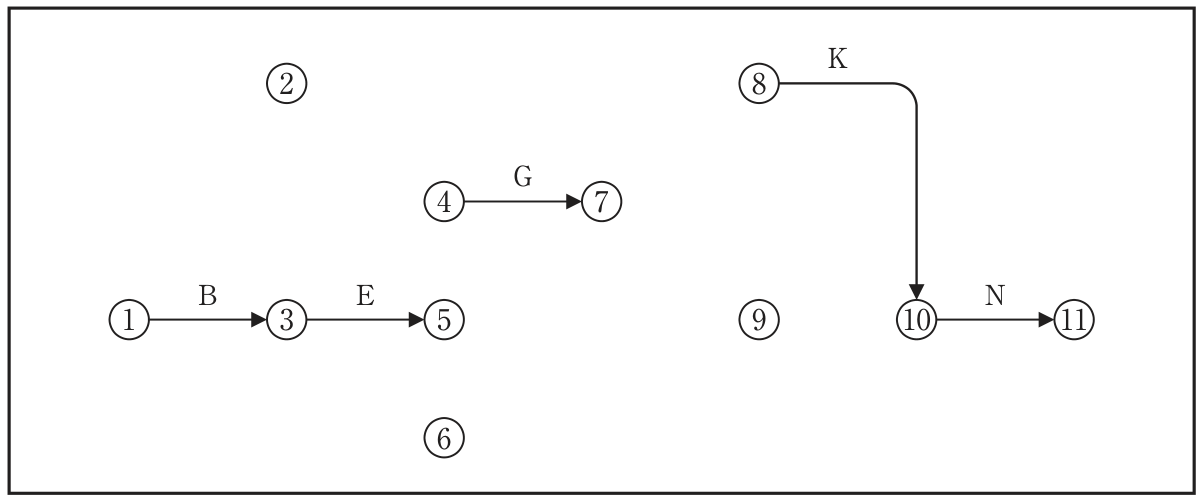

1. 描かれている矢線に条件を当てはめる。Bは①→③、Eは③→⑤、Gは④→⑦、Kは⑧→⑩、Nは⑩→⑪。AとBとCは最初の作業なので①から出る。
2. DとEはBの後続なので、Dも③から出す。FはAの後続で、GはDとFの後続なので、Aを①→②、Fを②→④、Dを③→④とし、DとFを④に集めてGを出す。
3. HはEの後続で、CとDとFが終わらないと着手できない。Eの終点⑤から⑥へダミーを引き、DとFの終点④からもダミーを引いて（④→⑤、または④→⑥）、Cを①→⑥として、Hを⑥→⑨とする。Gの前にはCが入らないので、Cは④に入れない。
4. IとJとLはGの後続なので⑦から出す。KはIの後続なので、Iを⑦→⑧とする（Kは⑧→⑩に描かれている）。MはHとJの後続なので、Jを⑦→⑨としてHとJを⑨に集め、Mを⑨→⑩とする。NはKとLとMの後続なので、Lを⑦→⑩とし、K・L・Mを⑩に集める。
5. 結合点②・⑥・⑨がすべて使われ、矢線の向きに番号が大きくなる。④→⑤のダミーの代わりに④→⑥のダミーとしても条件を満たし、(ロ)以降の日数の計算は同じになる。
