未完成のネットワーク式工程表の完成（作業の前後関係・ダミー）
これは1級造園施工管理技士 第二次検定 令和6年度（2024年12月1日（日）実施） 問題2 設問(1)(イ)の問題です。論点は「工程管理」（重要度A・解答の形は記述・穴埋め）。採点すると、解き方 5 手順・引っかけの指摘が読めます。
(イ) 下記の条件に従い、解答用紙の未完成のネットワーク式工程表を完成させなさい。（なお、作業名は記号で図示すること）
【問題2】工程管理に関する以下の設問(1)〜(3)について答えなさい。
(1) 下図に示す造園工事の未完成のネットワーク式工程表に関し、以下の(イ)〜(ハ)について答えなさい。
〔条件〕
・AとBとCは同時に着手できる。
・DはBの後続作業である。
・EはAの後続作業であり、Bが終わらないと着手できない。
・FはCの後続作業である。
・GはEの後続作業であり、DとFが終わらないと着手できない。
・GとHは同時に着手できる。
・IはGの後続作業である。
・JはHの後続作業であり、Gが終わらないと着手できない。
・KはIの後続作業であり、Jが終わらないと着手できない。

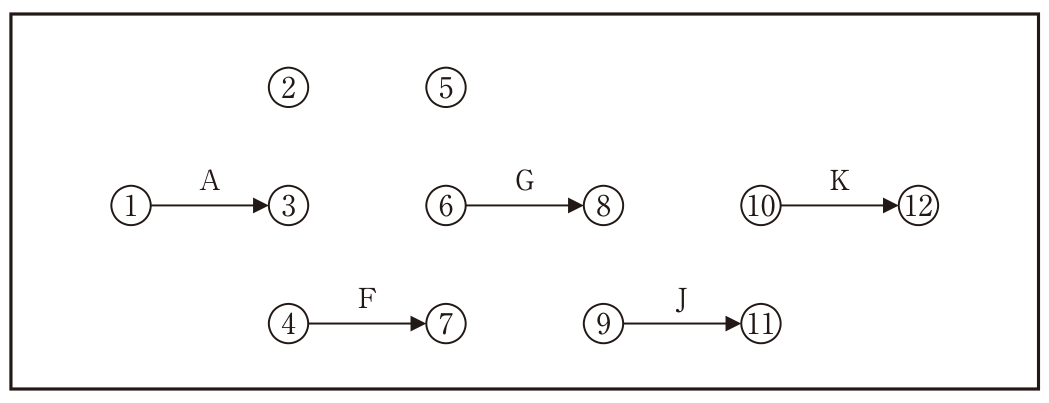

※解答用紙の工程表に図示する問題です。ここでは、完成させた工程表の各作業とダミーを「結合点→結合点 作業名」の形で書き出して答えなさい。
解答欄
正解
①→②B、①→③A、①→④C、②→③ダミー、②→⑤D、③→⑥E、⑤→⑥ダミー、④→⑦F、⑦→⑥ダミー、⑥→⑧G、⑥→⑨H、⑧→⑨ダミー、⑧→⑩I、⑨→⑪J、⑪→⑩ダミー、⑩→⑫K
89 字①→②B、①→③A、①→④C、②→③ダミー、②→⑤D、③→⑤E、⑤→⑥ダミー、④→⑦F、⑦→⑥ダミー、⑥→⑧G、⑥→⑨H、⑧→⑨ダミー、⑧→⑩I、⑨→⑪J、⑪→⑩ダミー、⑩→⑫K
模範解答・別解は当サイトが作成したものです（主催者は記述式の解答を公表していません）。
解き方
- 描かれている矢線（①→③A、④→⑦F、⑥→⑧G、⑨→⑪J、⑩→⑫K）に条件を当てはめる。AとBとCは①から出る。Aは①→③なので、Bは①→②、Cは①→④（FはCの後続で④から出る）。
- EはAの後続でBの終了も必要、DはBだけの後続。Bの終点②からダミーを③へ引き（②→③）、Eを③から出す。Dは②から⑤へ（②→⑤）。
- GはEの後続でDとFの終了も必要、HはGと同時に着手できる（Gと同じ先行作業）。E（③→⑥）を⑥に入れ、Dの終点⑤とFの終点⑦からそれぞれ⑥へダミーを引き（⑤→⑥・⑦→⑥）、GとHを⑥から出す（⑥→⑧G、⑥→⑨H）。
- IはGだけの後続なので⑧から出す（⑧→⑩）。JはHの後続でGの終了も必要なので、⑧から⑨へダミーを引いてJを⑨から出す（⑨→⑪）。KはIの後続でJの終了も必要なので、Jの終点⑪から⑩へダミーを引き、Kを⑩から出す（⑩→⑫）。
- 結合点の番号は列ごとに上から振られているので、同じ列の中のダミー（⑦→⑥、⑪→⑩）は番号の大きい方から小さい方へ向く。Eを③→⑤とし、DとEを⑤に集めてからダミー⑤→⑥でつないでも条件を満たし、(ロ)以降の日数は同じになる。
