原価・工程・品質の関係（グラフの軸）

正解

正解：(4) (X軸) 品質 ― (Y軸) 原価 ― (Z軸) 工程

解き方

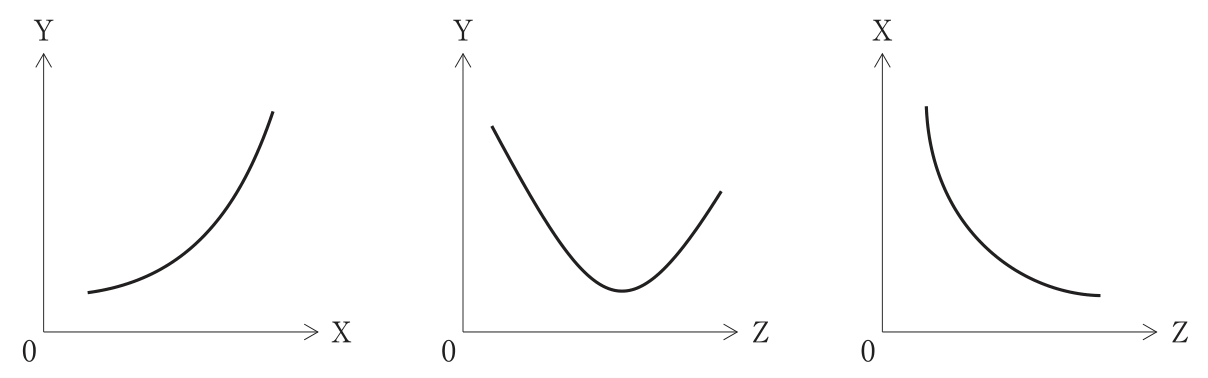

1. (4)が適当である。品質を良くするほど原価は高くなり，その上がり方はしだいに急になる。これは左図（Xが大きいほどYが急に増える）にあたるので，X＝品質，Y＝原価である。
2. 工程を速めると品質は低下しやすい。これは右図（Zが大きいほどXが下がる）にあたるので，Z＝工程である。
3. 中央図（Y＝原価，Z＝工程）は，施工速度を上げると原価は下がって最小（経済速度）となり，さらに速めると突貫工事となって原価が上がるU字形の関係を表している。よって，X＝品質，Y＝原価，Z＝工程の(4)が適当である。

選択肢ごとの解説

1. (1)適当でない。工程を速めて品質が急に上がることはなく，左図に当てはまらない。
2. (2)適当でない。原価を上げると品質が上がる関係はあるが，品質と工程の関係が中央図（U字形）にならない。
3. (3)適当でない。工程と原価の関係はU字形であり，右図（右下がり）にならない。
4. (4)適当。品質と原価は右上がり，原価と工程はU字形，品質と工程は右下がりの関係である。
