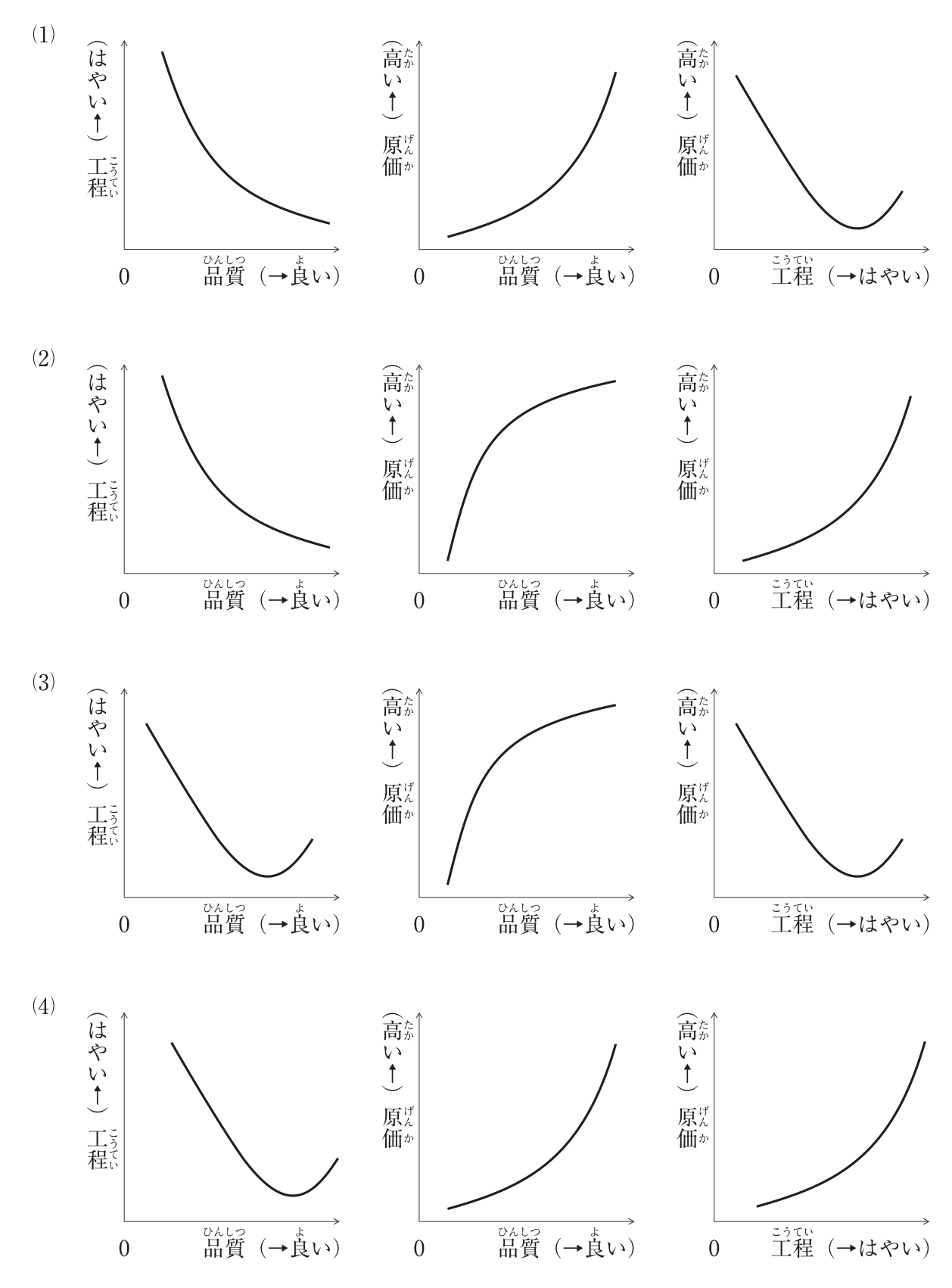

工程・原価・品質の一般的な関係（グラフ）

正解

正解：(1) (1) の図

解き方

1. (1)が適当である。工程と品質では，品質を良くしようとすると工程は遅くなるので右下がりの曲線になる。品質と原価では，品質を良くするほど原価は高くなり，高品質ほど急に高くなる下に凸の右上がりの曲線になる。
2. 工程と原価では，施工を速めると原価は下がるが，ある速さ（経済速度）を超えて突貫工事にすると原価が急に上がるので，下に凸のU字形の曲線になる。この3つの組合せは(1)である。

選択肢ごとの解説

1. (1)適当。工程－品質は右下がり，品質－原価は下に凸の右上がり，工程－原価はU字形である。
2. (2)適当でない。工程－原価の関係はU字形の曲線になる。
3. (3)適当でない。工程－品質は右下がりであり，品質－原価は下に凸の右上がりになる。
4. (4)適当でない。工程－品質は右下がりであり，工程－原価はU字形になる。
