工程・原価・品質の一般的な関係

正解

正解：(4) (X軸) 品質 ― (Y軸) 原価 ― (Z軸) 工程

解き方

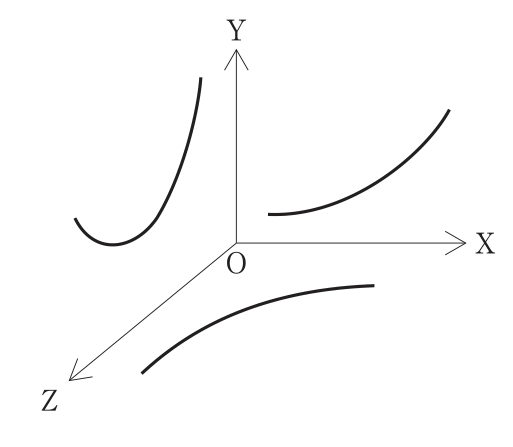

1. 工程と原価の関係は，施工をはやくすると原価が下がり，経済的な速度を超えてさらにはやくすると原価が上がる下に凸の谷形の曲線になる。図でこの形をしているのはY軸とZ軸の間の曲線なので，YとZが原価と工程である。
2. 品質と原価の関係は，品質を良くするほど原価がしだいに急に高くなる曲線になる。X軸とY軸の間の曲線がこの形なので，X軸が品質，Y軸が原価で，Z軸が工程となる。
3. X軸とZ軸の間の曲線は，施工をはやくするほど品質が悪くなる関係を表し，これとも合う。よって(4)が適当である。

選択肢ごとの解説

1. (1)適当でない。X軸は原価ではなく品質である。
2. (2)適当でない。X軸は品質，Y軸は原価である。
3. (3)適当でない。X軸は品質，Y軸は原価，Z軸は工程である。
4. (4)適当。X軸品質，Y軸原価，Z軸工程である。
