毎日出来高と出来高累計曲線

正解

正解：(2) (2) の図

解き方

1. 出来高累計曲線は、毎日出来高を工期の初めから足し合わせたもので、毎日出来高が山形のときはS字形の曲線になる。毎日出来高の山が早い時期にあるほど、累計曲線は早く立ち上がる。

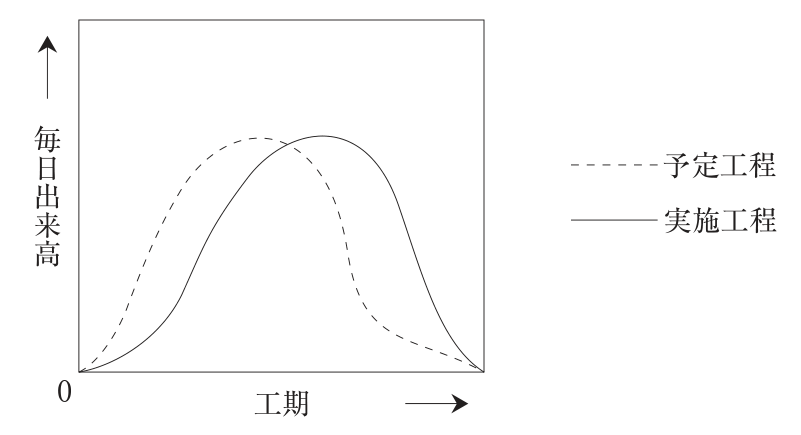

2. 図では予定工程（破線）の山が実施工程（実線）の山より早い時期にあるので、工期の途中では予定の累計が実施の累計より大きく、破線が実線の左上にくる。工期の終わりにはどちらも同じ総出来高になる。これを表しているのは(2)である。

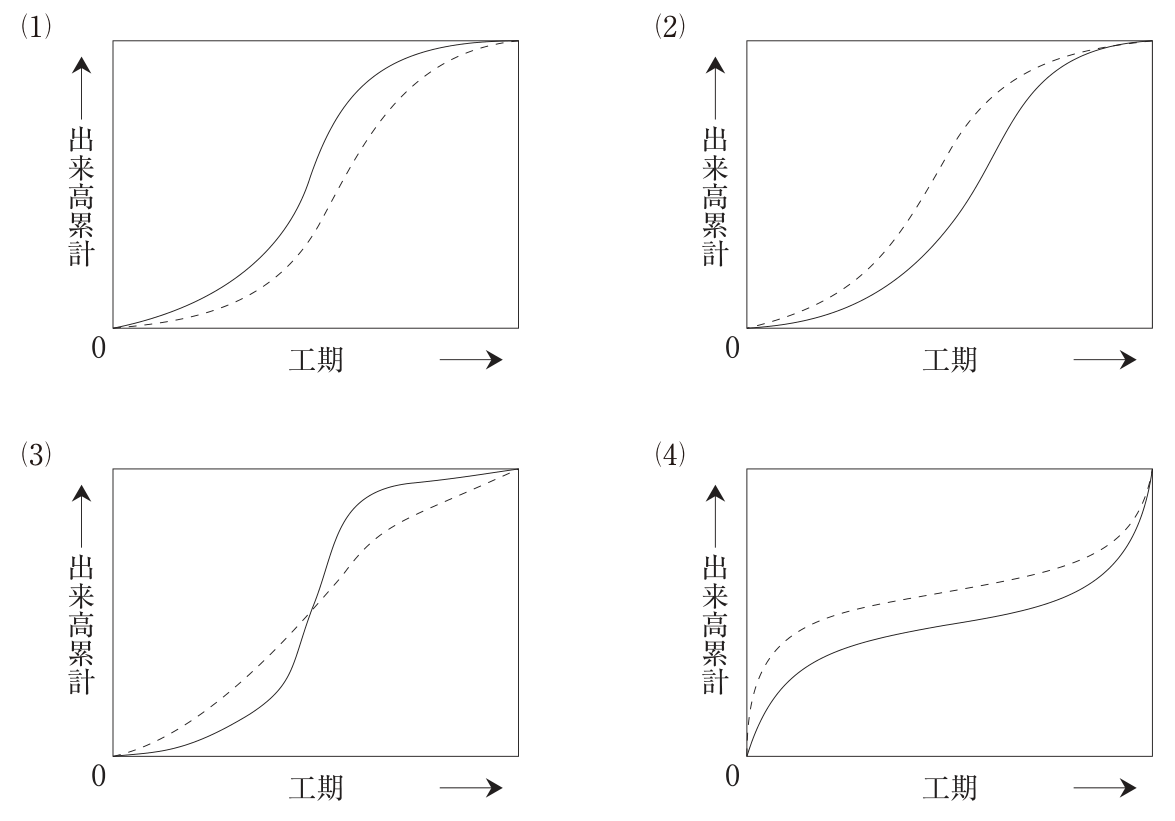

選択肢ごとの解説

1. (1)適当でない。実線が破線の左上にあり、実施が予定より早く進んだ図になっている。
2. (2)適当。破線（予定）が実線（実施）の左上にあり、終点で一致する。
3. (3)適当でない。途中で2本が交差しており、毎日出来高の山の前後関係と合わない。
4. (4)適当でない。逆S字形で、毎日出来高が初めと終わりに多い場合の形である。
