原価・工程・品質の関係（グラフの軸）

正解

正解：(4) (X軸) 品質 ― (Y軸) 工程 ― (Z軸) 原価

解き方

1. 品質と原価：品質を良くするほど原価は高くなる（右上がりの曲線）。品質と工程：品質を良くしようとすると施工速度は遅くなる（右下がりの曲線）。工程と原価：施工を速めると原価は下がるが，速めすぎると突貫工事となり原価は再び上がる（下に凸の曲線）。

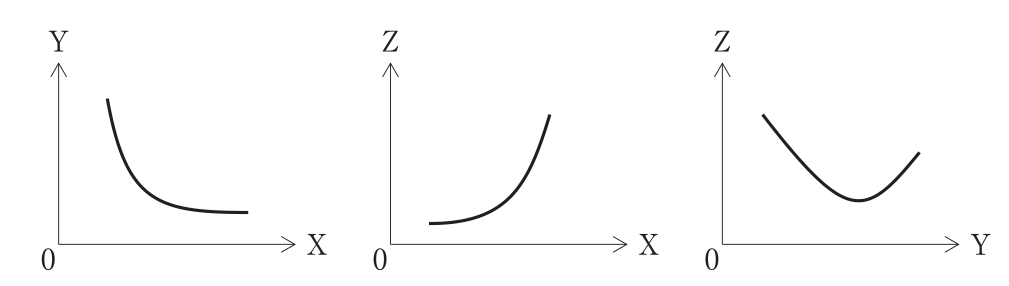

2. 図の左はX（横）とY（縦）の右下がりで，X＝品質，Y＝工程にあたる。中央はXとZの右上がりで，Z＝原価。右はY（工程）とZ（原価）の下に凸の曲線で，すべて合う。よって(4)が適当である。

選択肢ごとの解説

1. (1)適当でない。Z（原価）とX（工程）の関係は右上がりにならず，Y（品質）とZ（原価）の関係も下に凸にならない。
2. (2)適当でない。X（原価）とY（工程）の関係が右下がり，Y（工程）とZ（品質）の関係が下に凸にならない。
3. (3)適当でない。Y（原価）とZ（工程）の関係が下に凸にならない。
4. (4)適当。X＝品質，Y＝工程，Z＝原価で3つの図がすべて合う。
