累計出来高曲線と毎日出来高

正解

正解：(1) (1)の図

解き方

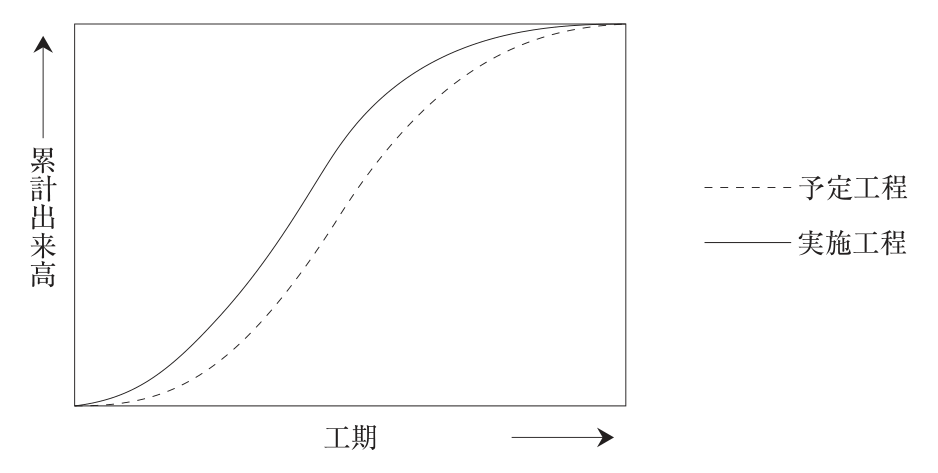

1. 累計出来高曲線の傾きが、その時点の毎日出来高に当たる。図では実施工程の曲線が予定工程より早く立ち上がり、終わり近くでは予定より先に頭打ちになっている。

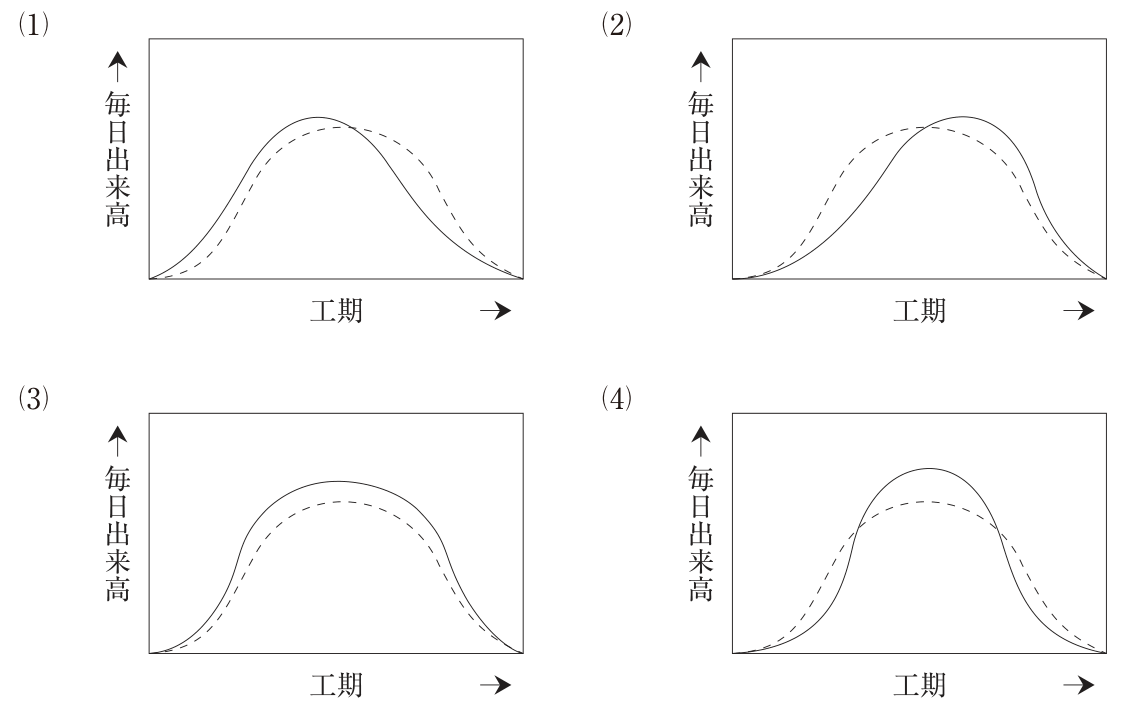

2. よって毎日出来高は、工期の前半は実施が予定より大きく、後半は実施が予定より小さい。山が予定より左に寄った(1)が対応する。
3. 始点と終点が同じなので、毎日出来高の図の面積（総出来高）は実施と予定で等しくなければならない。実施が全期間で大きい(3)は総出来高が合わない。(2)は実施の山が後ろにずれ、(4)は始めの実施が予定より小さいので、いずれも累計曲線と合わない。

選択肢ごとの解説

1. (1)適当。前半は実施が大きく後半は小さいので、累計曲線で実施が予定より先行する図と対応する。
2. (2)適当でない。前半の実施が予定より小さく、累計曲線で実施が予定より遅れる形になる。
3. (3)適当でない。全期間で実施が大きいと総出来高が予定より多くなり、終点が一致しない。
4. (4)適当でない。工期の始めは実施が予定より小さく、累計曲線の立ち上がりが予定より遅れる。
