ネットワーク式工程表とバーチャート

正解

正解：(4) (4)の図

解き方

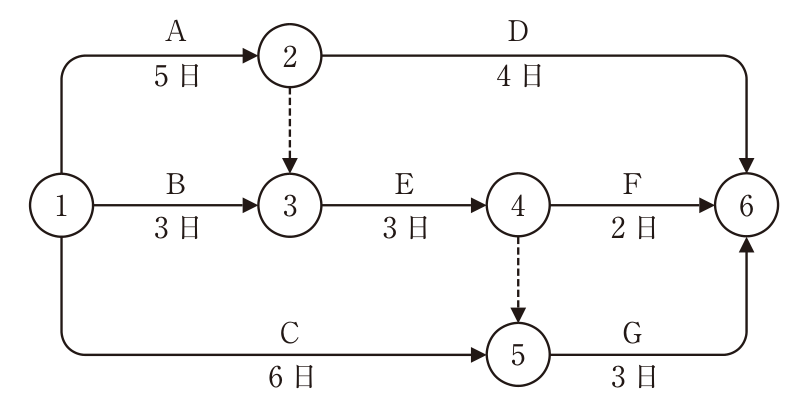

1. 各作業の最早開始時刻と最遅完了時刻を求めると、A 0〜5日、B 最早0日・最遅完了5日、C 最早0日・最遅完了8日、D 最早5日・最遅完了11日、E 5〜8日、F 最早8日・最遅完了11日、G 8〜11日で、全体工期は11日（クリティカルパスはA→ダミー→E→ダミー→G）である。

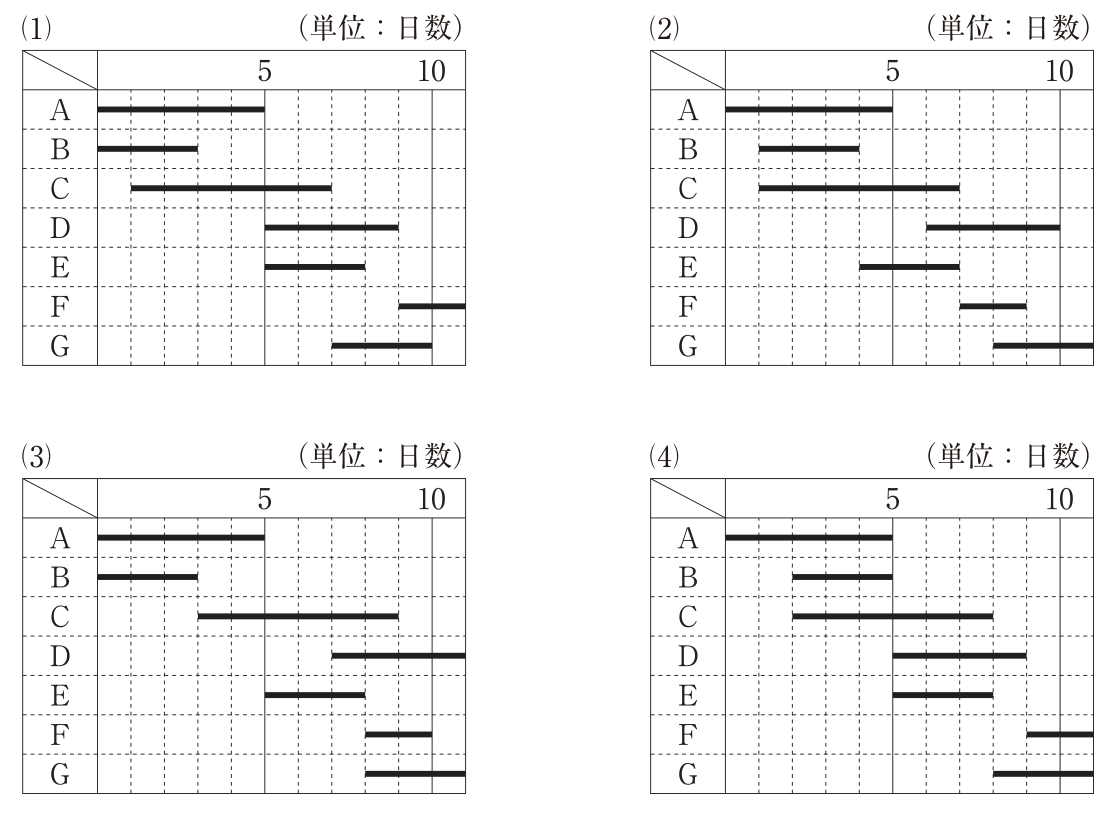

2. バーチャートは、各作業が先行作業の終了後に始まり、工期11日以内に収まっていれば適当である。(4)はA 0〜5、B 2〜5、C 2〜8、D 5〜9、E 5〜8、F 9〜11、G 8〜11で、すべての順序関係を満たしている。
3. (1)はGが7日目に始まり、先行するE（8日目に終了）より早い。(2)はEが4日目に始まり、先行するA（5日目に終了、ダミー②→③）より早い。(3)はCが9日目に終わるのにGが8日目に始まっている。よって(4)が適当である。

選択肢ごとの解説

1. (1)適当でない。GがEの終了（8日目）より前の7日目に始まっている。
2. (2)適当でない。EがAの終了（5日目）より前の4日目に始まっている。
3. (3)適当でない。Cの終了（9日目）より前にGが8日目に始まっている。
4. (4)適当。すべての作業が先行作業の終了後に始まり、11日で完了する。
