ネットワーク式工程表（最小所要日数とトータルフロート）

正解

正解：(3) (イ) 14 ― (ロ) 4

解き方

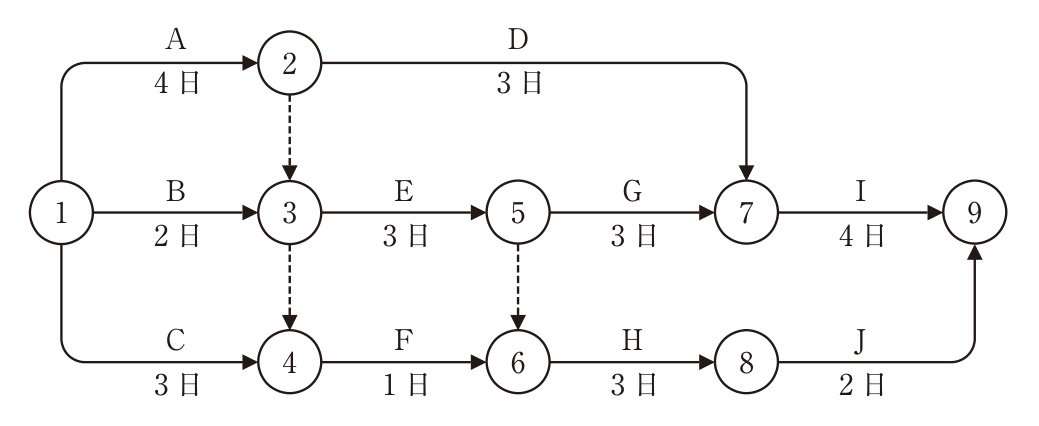

1. 各結合点の最早開始時刻を求める。①0日、②4日（A）、③は②からのダミーで4日、④は③からのダミーで4日、⑤は4＋3＝7日（E）、⑥はmax(4＋1、7)＝7日（⑤からのダミー）、⑦はmax(4＋3、7＋3)＝10日、⑧は7＋3＝10日、⑨はmax(10＋4、10＋2)＝14日。よって最小所要日数（イ）は14日である。
2. 最遅完了時刻は、⑨14日、⑧14－2＝12日、⑦14－4＝10日、⑥12－3＝9日である。作業Fのトータルフロートは、⑥の最遅完了時刻9日－④の最早開始時刻4日－Fの所要日数1日＝4日となる。
3. クリティカルパスはA→ダミー→E→G→I（4＋3＋3＋4＝14日）である。よって(3)の「14 ― 4」が正しい。

選択肢ごとの解説

1. (1)誤り。最小所要日数は14日である。
2. (2)誤り。最小所要日数は14日、作業Fのトータルフロートは4日である。
3. (3)正しい。最小所要日数は14日、作業Fのトータルフロートは4日である。
4. (4)誤り。作業Fのトータルフロートは4日である。
