片持ち梁の曲げモーメント図

正解

正解：(2) (2)の図

解き方

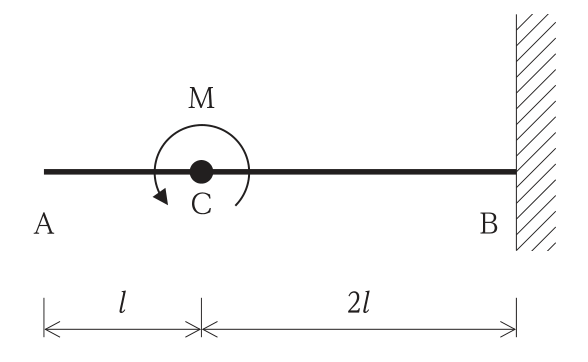

1. 固定端Bから見て，自由端AとCの間には荷重もモーメントも作用しないので，AC間の曲げモーメントは0である。
2. 点Cに作用するモーメントMは，CからBまでのどの断面にもそのまま伝わるので，CB間の曲げモーメントは大きさMで一定となる。AC間が0，CB間が一定の(2)が正しい。
3. 向きは，CB間の断面より左側（AC部分）のつり合いから，断面には反時計回りのMに抵抗する時計回りの曲げモーメントが生じ，上側が引張りとなるので，材の上側に描く。

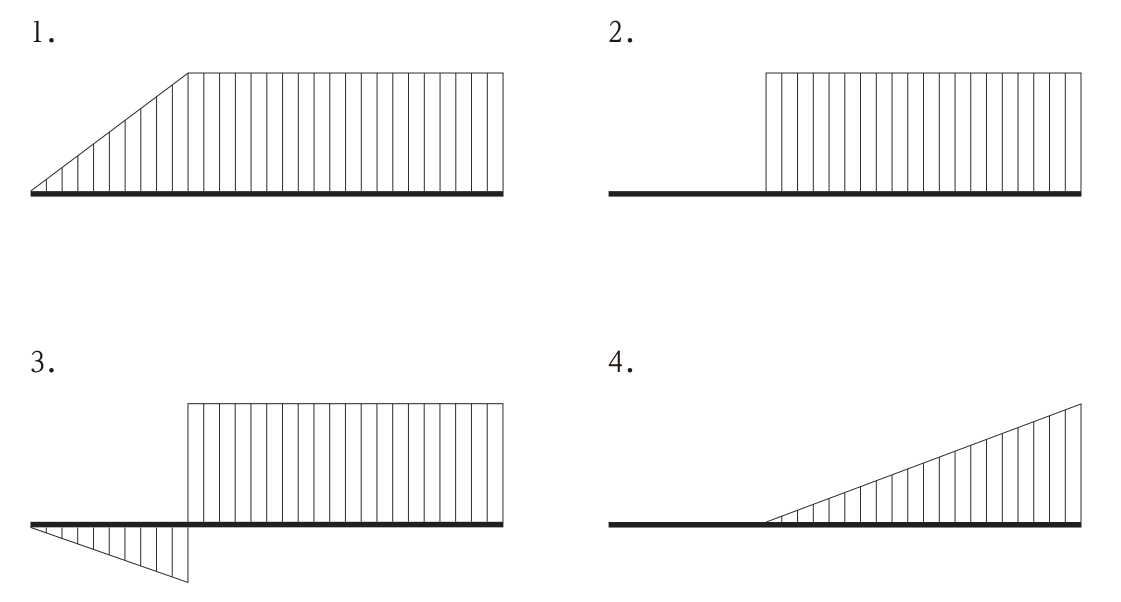

選択肢ごとの解説

1. (1)誤り。AC間には力が作用しないので，曲げモーメントは0である。
2. (2)正しい。AC間は0，CB間は大きさMで一定となる。
3. (3)誤り。AC間に曲げモーメントは生じない。
4. (4)誤り。モーメント荷重だけでは曲げモーメントは直線的に変化せず，CB間で一定となる。
