単純梁のせん断力
これは2級建築施工管理技士 第一次検定 令和4年度 前期（2022年6月12日（日）実施） No.9の問題です。論点は「構造力学」（重要度A・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

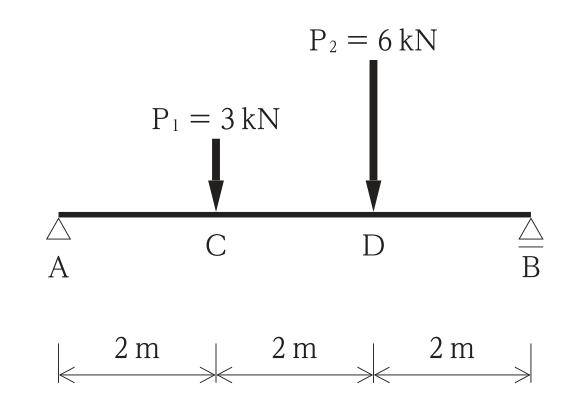

図に示す単純梁ABに集中荷重P₁及びP₂が作用するとき，CD間に作用するせん断力の値の大きさとして，正しいものはどれか。
解答欄
正解
正解：(1) 1kN
解き方
- 支点の反力を求める。B点まわりのモーメントのつり合いから，RA × 6 = P₁ × 4 + P₂ × 2 = 3 × 4 + 6 × 2 = 24kN·m，よってRA = 4kN（上向き）となる。鉛直方向のつり合いからRB = 3 + 6 − 4 = 5kNである。
- CD間のせん断力は，左側から見てRA − P₁ = 4 − 3 = 1kNとなる（右側から見てもP₂ − RB = 6 − 5 = 1kN）。したがって(1)が正しい。
選択肢ごとの解説
- (1)正しい。CD間のせん断力はRA − P₁ = 4 − 3 = 1kNである。
- (2)誤り。3kNはP₁の大きさで，CD間のせん断力ではない。
- (3)誤り。4kNはA点の反力RA（AC間のせん断力）である。
- (4)誤り。5kNはB点の反力RB（DB間のせん断力）である。
引っかけ：せん断力は区間の片側にある力の合計。まず反力を出し，左から順に足し引きする。
