鉄筋コンクリート壁の熱貫流率

正解

正解：(3) 4.0

解き方

1. 熱貫流抵抗は、室内側熱伝達抵抗、壁の熱伝導抵抗、屋外側熱伝達抵抗の和である。

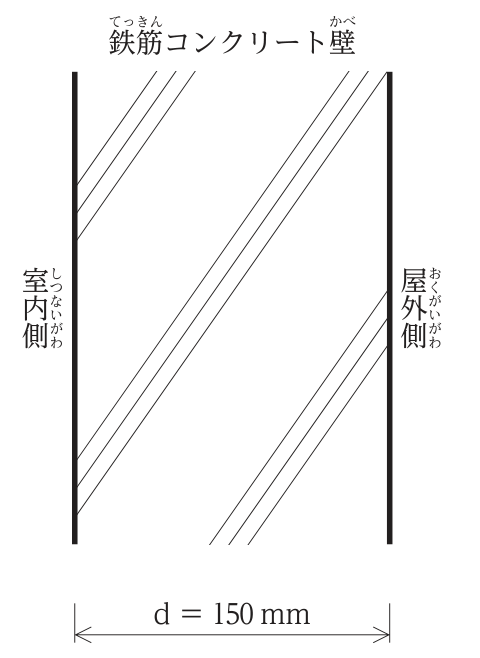

2. 壁の熱伝導抵抗は厚さ÷熱伝導率 = 0.15m ÷ 1.6W/(m·K) ≒ 0.094(m²·K)/W であり、表の値と一致する。
3. 熱貫流抵抗 R = 0.111 + 0.094 + 0.043 = 0.248(m²·K)/W となる。
4. 熱貫流率 K = 1/R = 1/0.248 ≒ 4.03W/(m²·K) であり、最も近いのは(3)の4.0である。

選択肢ごとの解説

1. (1)適当でない。0.3は熱貫流抵抗0.248に近い値で、熱貫流率ではない。
2. (2)適当でない。計算値4.03とかけ離れている。
3. (3)適当。K = 1/(0.111 + 0.094 + 0.043) ≒ 4.0W/(m²·K)である。
4. (4)適当でない。熱伝達率9.0・23.0と熱伝導率1.6をそのまま足した値で、抵抗の和の逆数になっていない。
