汚水桝・排気チャンバー取付け・冷媒管吊りの施工要領図の不適切な部分

正解

解き方

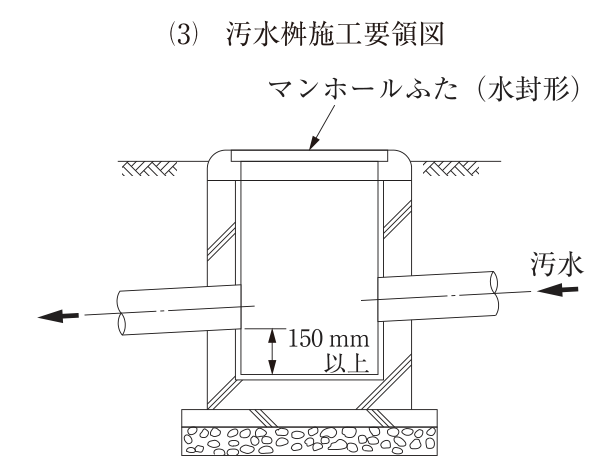

1. (3) 図の桝は、流出管の管底から桝底まで150mm以上の泥だめを設けている。泥だめは雨水に含まれる土砂を沈殿させるための雨水桝の構造である。汚水桝に泥だめがあると、汚物がたまって腐敗し、悪臭や詰まりの原因になる。汚水桝は、底部にモルタル等で半円形の溝（インバート）を設けたインバート桝とし、汚物を滞留させずに流す。公共建築設備工事標準図（機械設備工事編）のインバート桝では、インバート部は流入管及び流出管と段差が生じないよう施工するとしている。

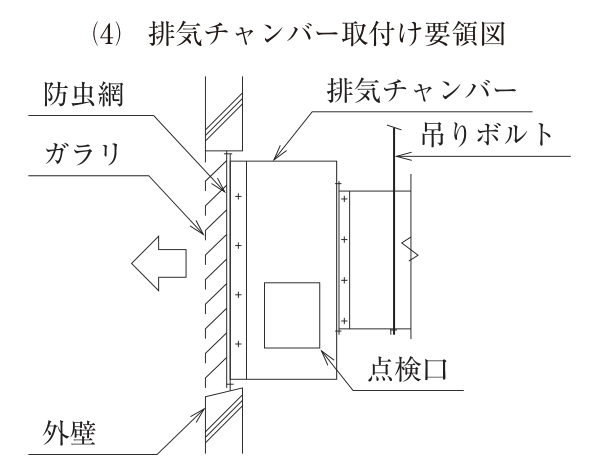

2. (4) 外壁のガラリは、雨水の浸入を防止できる構造で、かつ、雨水が浸入した場合に屋外に水が抜ける構造とする（公共建築工事標準仕様書（機械設備工事編）第3編1.15.2）。図の排気チャンバーは底面が水平で、強風時にガラリから吹き込んだ雨水がチャンバー内にたまり、室内側のダクトや天井へ漏れるおそれがある。チャンバーの底板には外壁（ガラリ）側へ下り勾配を付け、浸入した雨水を屋外へ排出できるようにする。また、図では吊りボルトがダクト側にしかなく、チャンバー本体は外壁に取り付けただけなので、チャンバーも吊りボルト等で固定支持し、重量をガラリや外壁の取付け部にかけないようにするのがよい。点検口が設けられていることは適切である。

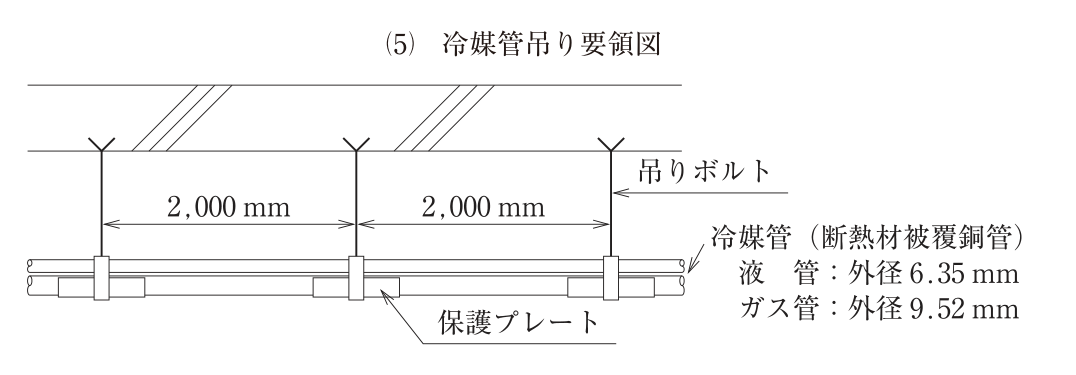

3. (5) 公共建築工事標準仕様書（機械設備工事編）第2編2.6.2.2(9)では、冷媒用銅管の吊り金物の間隔は、銅管の基準外径が9.52mm以下の場合は1.5m以下、12.70mm以上の場合は2.0m以下としている。図の冷媒管は液管6.35mm・ガス管9.52mmで、どちらも9.52mm以下なので、2,000mmの吊り間隔は広すぎる。吊りボルトを追加して1.5m以下とする。吊り部に保護プレートを入れて断熱材の食い込みを防いでいる点（同第2編2.4.6(3)）は適切である。
