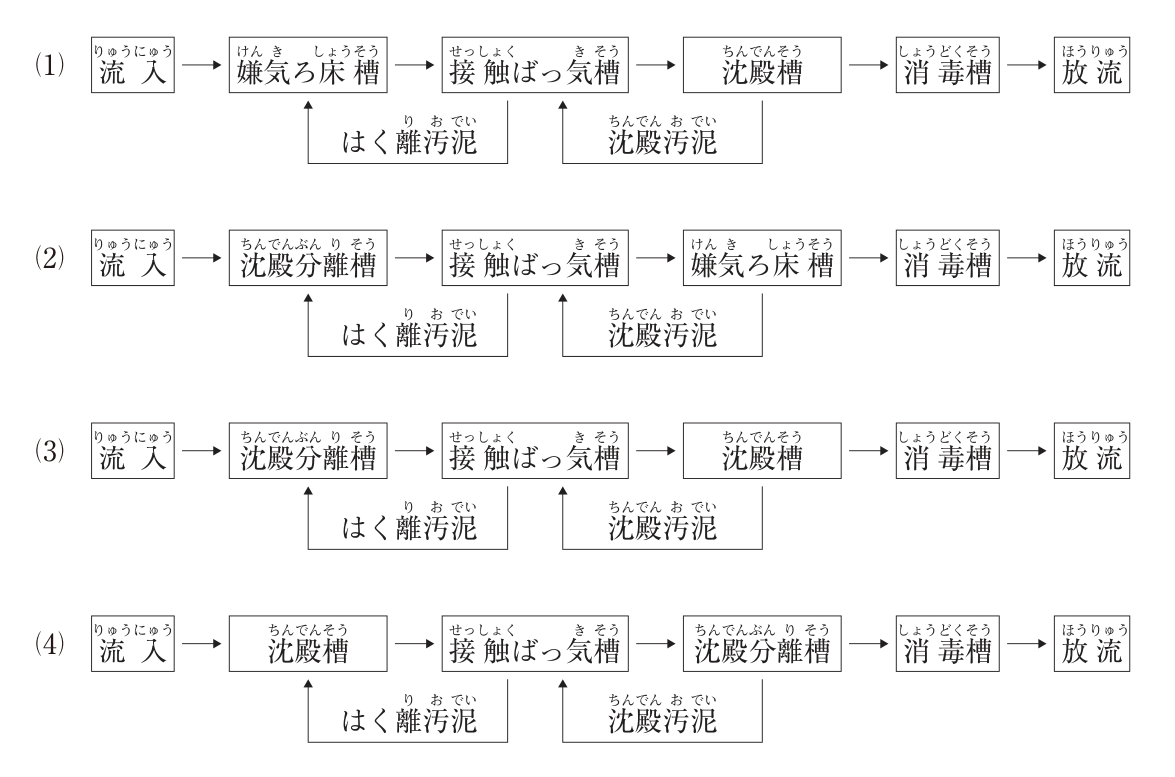

分離接触ばっ気方式の処理フロー

正解

正解：(3) (3) の図

解き方

1. 昭和55年建設省告示第1292号に示された分離接触ばっ気方式（処理対象人員30人以下）は、沈殿分離槽で固形物を沈殿分離し、接触ばっ気槽で好気性微生物により処理し、沈殿槽で汚泥を沈殿させた後、消毒槽で消毒して放流する。はく離汚泥と沈殿汚泥は返送して処理する。よって流入→沈殿分離槽→接触ばっ気槽→沈殿槽→消毒槽→放流の(3)が適当である。

選択肢ごとの解説

1. (1)適当でない。嫌気ろ床槽を前段に置くのは嫌気ろ床接触ばっ気方式である。
2. (2)適当でない。接触ばっ気槽の後には、嫌気ろ床槽ではなく沈殿槽を置く。
3. (3)適当。沈殿分離槽→接触ばっ気槽→沈殿槽→消毒槽の順である。
4. (4)適当でない。沈殿分離槽と沈殿槽の位置が逆である。
