ネットワーク工程表のクリティカルパス（本数と日数）

正解

正解：(2) 1本 ― 16日

解き方

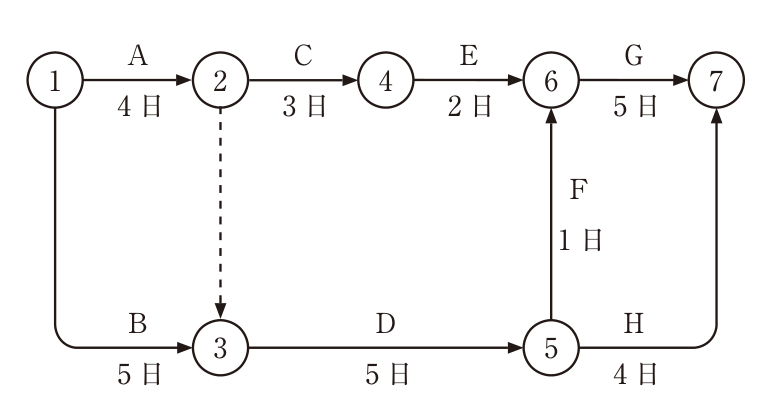

1. ①から⑦に至る経路の所要日数を求める。A→C→E→Gは4 + 3 + 2 + 5 = 14日、A→ダミー→D→F→Gは4 + 0 + 5 + 1 + 5 = 15日、A→ダミー→D→Hは4 + 0 + 5 + 4 = 13日、B→D→F→Gは5 + 5 + 1 + 5 = 16日、B→D→Hは5 + 5 + 4 = 14日である。
2. 最も長い経路はB→D→F→Gの16日だけである。クリティカルパスは1本で、所要日数は16日となる。よって(2)が適当である。

選択肢ごとの解説

1. (1)適当でない。14日は経路A→C→E→Gなどの日数で、最長ではない。
2. (2)適当。最長経路はB→D→F→Gの1本で、所要日数は16日である。
3. (3)適当でない。14日の経路は2本あるが、最長経路ではない。
4. (4)適当でない。16日となる経路はB→D→F→Gの1本だけである。
