ネットワーク工程表（クリティカルパス）

正解

正解：(2) 作業Hの所要日数を1日短縮できると、全体の所要日数も1日短縮することができる。

解き方

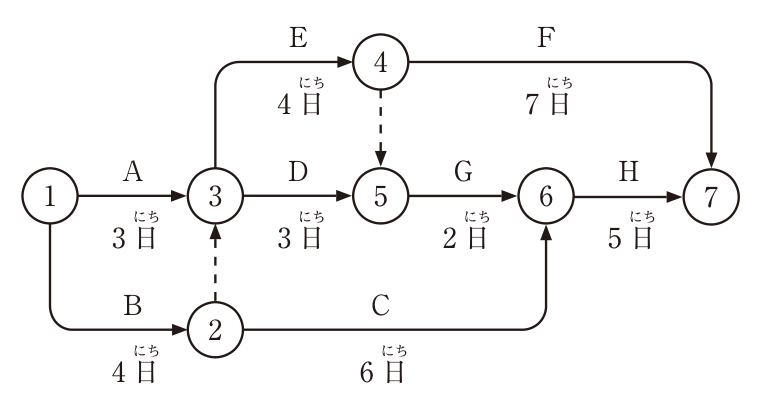

1. 各経路の日数は、B→ダミー→E→F = 4 + 4 + 7 = 15日、B→ダミー→E→ダミー→G→H = 4 + 4 + 2 + 5 = 15日、B→C→H = 4 + 6 + 5 = 15日、A→E→F = 3 + 4 + 7 = 14日、A→D→G→H = 3 + 3 + 2 + 5 = 13日などである。最長の15日の経路が3本あり、これがクリティカルパスである。
2. 作業Hを1日短縮しても、Hを通らないB→E→Fの経路が15日のまま残るので、全体の所要日数は短縮できない。よって(2)が適当でない。

選択肢ごとの解説

1. (1)適当。クリティカルパスはB→E→F、B→E→G→H、B→C→Hの3本で、所要日数は15日である。
2. (2)適当でない。Hを通らないクリティカルパス（B→E→F）が15日のまま残るので、全体は短縮されない。
3. (3)適当。作業Dはイベント③から始まり、③にはAとダミー（B）が入るので、AとBがともに終わっていなければならない。
4. (4)適当。作業の前後関係だけを示し、日数をもたない点線矢印をダミーという。
