ネットワーク工程表のクリティカルパス

正解

正解：(4) 17日

解き方

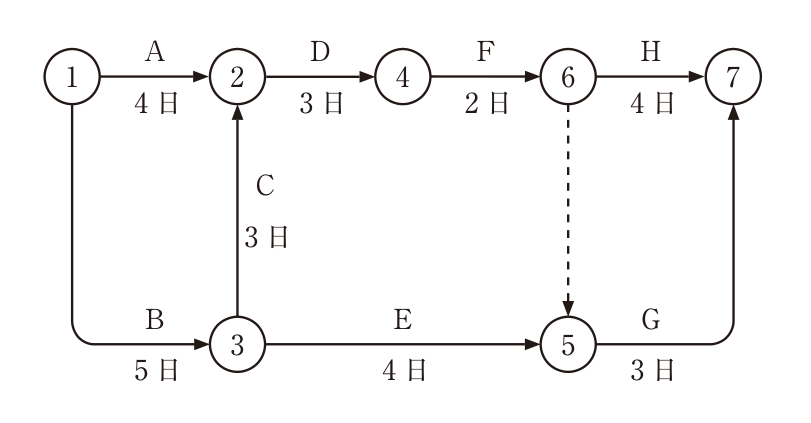

1. 各経路の所要日数を求める。①→②→④→⑥→⑦はA4＋D3＋F2＋H4 = 13日、①→③→②→④→⑥→⑦はB5＋C3＋D3＋F2＋H4 = 17日、①→③→②→④→⑥→⑤→⑦はB5＋C3＋D3＋F2＋ダミー0＋G3 = 16日、①→③→⑤→⑦はB5＋E4＋G3 = 12日、①→②→④→⑥→⑤→⑦はA4＋D3＋F2＋0＋G3 = 12日である。
2. 最も長い経路はB→C→D→F→Hの17日で、これがクリティカルパスである。よって(4)が適当である。

選択肢ごとの解説

1. (1)適当でない。12日は①→③→⑤→⑦などの経路の日数である。
2. (2)適当でない。13日はA→D→F→Hの経路の日数である。
3. (3)適当でない。16日はB→C→D→F→ダミー→Gの経路の日数である。
4. (4)適当。B→C→D→F→Hの17日が最長でクリティカルパスである。
