送風機の吊り要領図・給湯設備系統図の改善策

正解

解き方

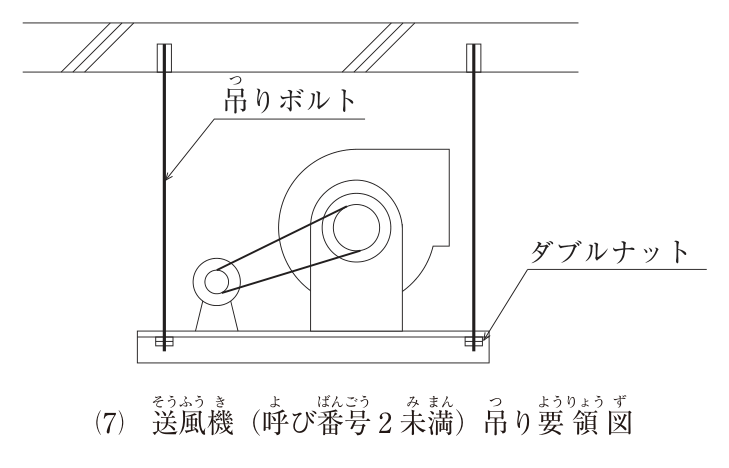

1. (7) 天井から吊る送風機は、吊りボルトだけでは地震時に振り子のように揺れ、ダクトとの接続部の破損や落下のおそれがある。公共建築工事標準仕様書（機械設備工事編）第3編2.1.18.1(2) は、天井吊形の遠心送風機の据付けを標準図（吊りボルトによる機器振れ止めの施工例、機器固定要領）によるとし、小形の遠心送風機（呼び番号2未満）の場合は吊り用ボルトにブレース等による振れ止めを施したものでもよいとしている。図には振れ止めが無い。吊りボルトの下端をダブルナットで締め付けている点は適切である。

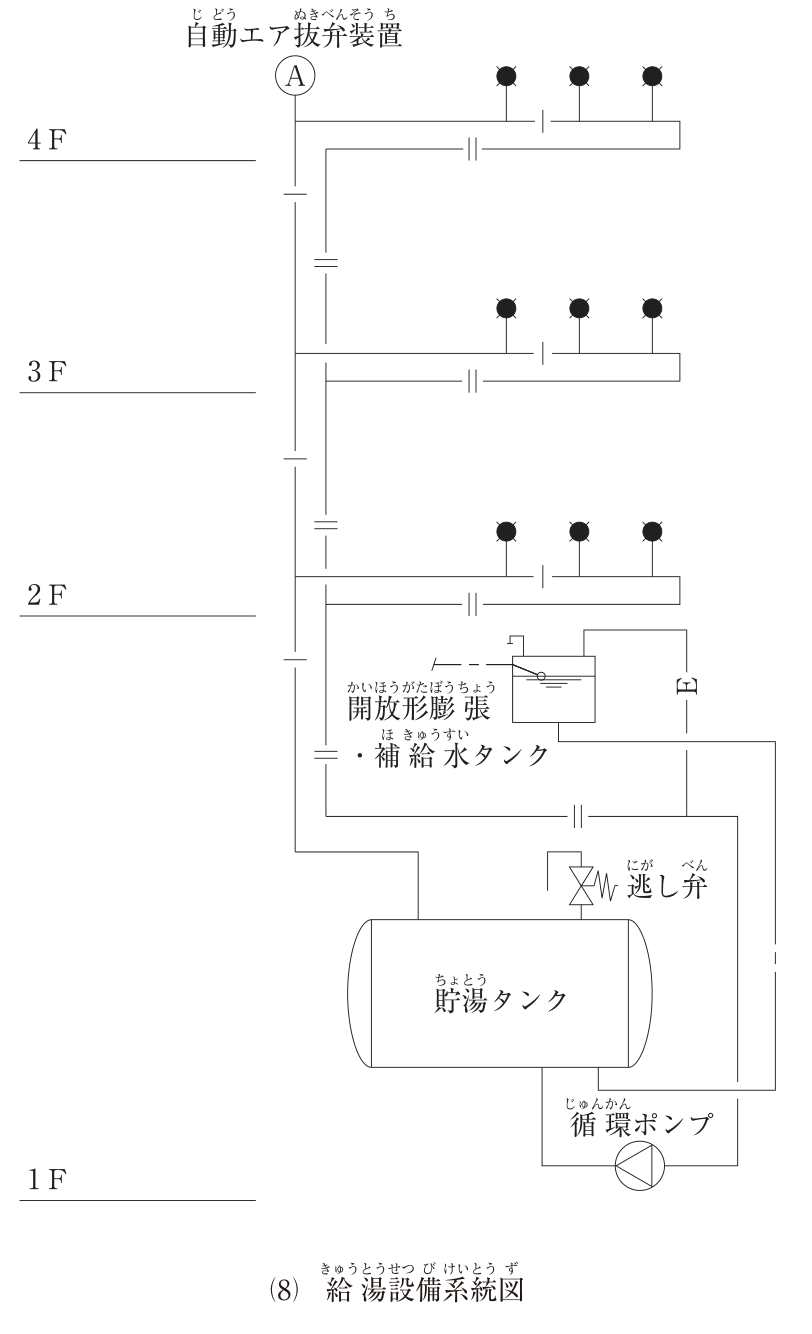

2. (8) 図の開放形膨張・補給水タンクは2Fの床より低い位置にあり、2F〜4Fの給湯管と給湯栓はタンクの水面より高い。開放形のタンクは水面が大気圧なので、系統の圧力はタンクの水面を基準に決まる。タンクより高い部分は負圧となって管内の湯がタンクへ下がり、最上部の自動エア抜弁装置から空気を吸い込むなど、上階に給湯できなくなる。
3. 開放形膨張・補給水タンクは、給湯系統の最高部（最上階の給湯管・給湯栓）より高い位置に設け、膨張管はタンクの水面より上で開放する。こうすると系統内はタンクの水頭で満水・正圧に保たれ、加熱による膨張水はタンクに逃げる。循環ポンプを返湯管に設けて貯湯タンクへ押し込む配置や、逃し弁を貯湯タンクに設ける点は適切である。
