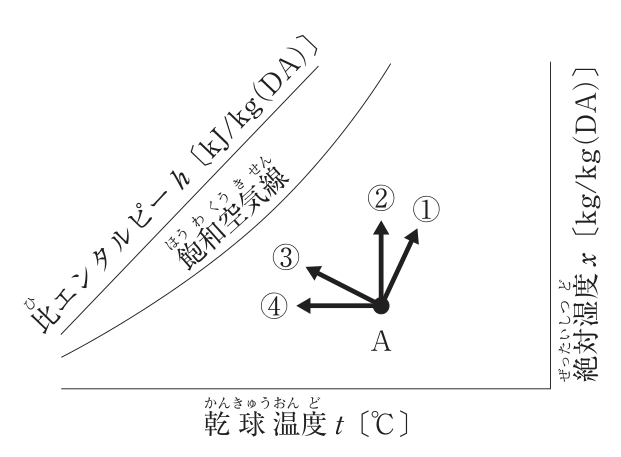

湿り空気線図（水スプレー加湿の状態変化）

正解

正解：(3) ③

解き方

1. 水スプレーによる加湿（断熱加湿・水噴霧加湿）では、噴霧した水が蒸発するときの蒸発潜熱を空気から奪うため、乾球温度が下がり絶対湿度が上がる。
2. このとき空気の比エンタルピーはほとんど変化せず、状態は湿球温度一定の線（ほぼ等比エンタルピー線）に沿って左上に移動する。
3. よって、左上向きの③が適当である。真上向きの②や右上向きの①は蒸気加湿の変化である。

選択肢ごとの解説

1. (1)適当でない。乾球温度と絶対湿度がともに上がる変化であり、温水噴霧や加熱を伴う加湿の変化である。
2. (2)適当でない。乾球温度一定で絶対湿度が上がる変化であり、蒸気加湿の変化に近い。
3. (3)適当。水スプレーによる加湿は湿球温度一定の線に沿って乾球温度が下がり、絶対湿度が上がる。
4. (4)適当でない。絶対湿度一定で乾球温度が下がる変化であり、顕熱のみの冷却である。
