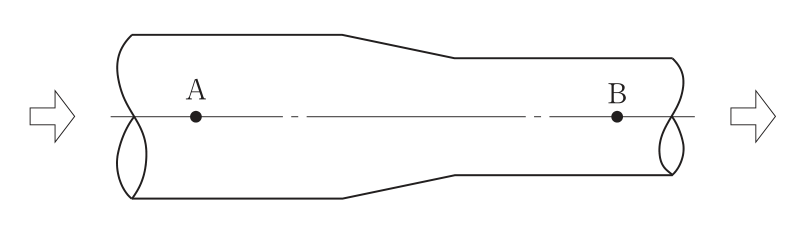

ベルヌーイの定理（点Aの静圧）

正解

正解：(4) 55Pa

解き方

1. 水平な管路では、上流の全圧 = 下流の全圧 + 圧力損失 の関係が成り立つ。全圧は 静圧 + 動圧（ρv²/2）である。
2. 点Bの動圧は 1.2 × 10²/2 = 60Pa、全圧は 5 + 60 = 65Pa である。点Aの全圧は 65 + 5 = 70Pa となる。
3. 点Aの動圧は 1.2 × 5²/2 = 15Pa なので、点Aの静圧は 70 − 15 = 55Pa である。

選択肢ごとの解説

1. (1)適当でない。点Aの静圧は全圧70Paから動圧15Paを引いた55Paである。
2. (2)適当でない。点Aの静圧は55Paであり、32Paにはならない。
3. (3)適当でない。45Paは圧力損失を逆向きに差し引いた（65 − 5 − 15）値であり、誤りである。
4. (4)適当。点Aの全圧70Paから動圧15Paを引いて55Paとなる。
