湿り空気線図による暖房時のコイル加熱負荷の計算

正解

正解：(3) 42,000W

解き方

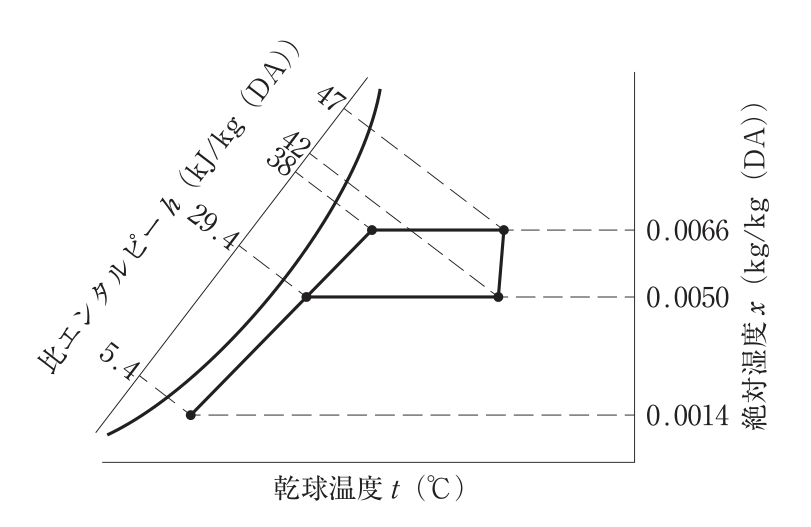

1. 図の状態変化は、外気（h = 5.4kJ/kg（DA））と室内空気（h = 38kJ/kg（DA））の混合（h = 29.4kJ/kg（DA））、加熱コイルによる加熱（絶対湿度0.0050のままh = 42kJ/kg（DA）まで）、蒸気加湿（絶対湿度0.0066、h = 47kJ/kg（DA））の順である。
2. コイルの加熱負荷は、送風量の質量流量 × 加熱コイル前後の比エンタルピー差で求める。質量流量は10,000m³/h × 1.2kg/m³ ÷ 3,600s/h = 3.33kg/sである。
3. 加熱負荷q = 3.33kg/s × (42 − 29.4)kJ/kg = 3.33 × 12.6 = 42.0kW = 42,000Wとなる。よって(3)が適当である。

選択肢ごとの解説

1. (1)適当でない。28,700Wは混合空気と室内空気の比エンタルピー差（38 − 29.4 = 8.6kJ/kg）で求めた値であり、コイル前後の差ではない。
2. (2)適当でない。コイル前後の比エンタルピー差は12.6kJ/kgであり、35,000Wにはならない。
3. (3)適当。3.33kg/s × (42 − 29.4)kJ/kg = 42.0kW = 42,000Wとなる。
4. (4)適当でない。58,700Wは混合空気から加湿後の給気まで（47 − 29.4 = 17.6kJ/kg）で求めた値で、加湿器の負荷を含んでいる。
