湿り空気線図による外気取入れ量の計算（冷房時）

正解

正解：(1) 2,400m³/h

解き方

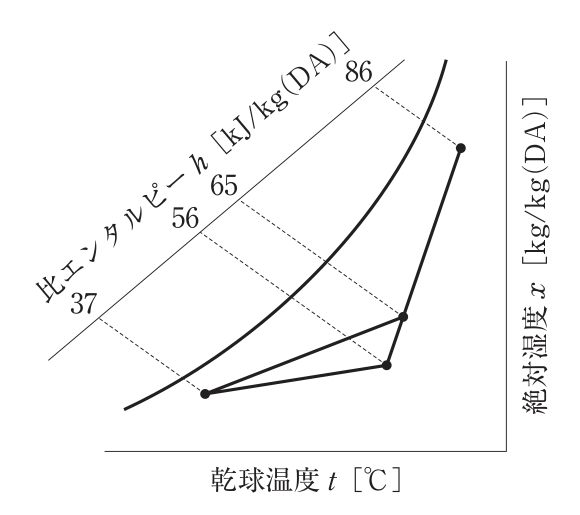

1. 図の点のうち、比エンタルピー86kJ/kg(DA)の点が外気、56kJ/kg(DA)の点が室内空気、両者を結ぶ直線上の65kJ/kg(DA)の点が混合空気、37kJ/kg(DA)の点がコイル出口（吹出し）空気である。
2. 混合空気の比エンタルピーhm = (Qo × ho + Qr × hr)/Qで、外気の割合をkとすると、k = (hm − hr)/(ho − hr) = (65 − 56)/(86 − 56) = 9/30 = 0.3である。
3. 外気取入れ量Qo = 8,000 × 0.3 = 2,400m³/hとなる。比エンタルピーの比で混合割合が決まるので、空気の密度は計算に使わない。

選択肢ごとの解説

1. (1)適当。外気の割合は(65 − 56)/(86 − 56) = 0.3で、8,000 × 0.3 = 2,400m³/hとなる。
2. (2)適当でない。3,000m³/hは外気の割合が0.375の場合で、図の比エンタルピーと合わない。
3. (3)適当でない。3,600m³/hは外気の割合が0.45の場合である。
4. (4)適当でない。4,000m³/hは外気の割合が0.5の場合で、混合空気の比エンタルピーは71kJ/kg(DA)になるはずである。
