補修断面の設計（残存TA・不足TA・打換え厚）
これは1級舗装施工管理技術者 応用試験 令和7年度（2025年6月22日（日）実施） 問2 (4)の問題です。論点は「舗装の設計」（重要度A・解答の形は穴埋め・計算・記述）。採点すると、解き方 5 手順・引っかけの指摘が読めます。
アスファルト舗装の補修断面の設計に関する次の記述の①〜⑤に当てはまる数値を解答欄に記入しなさい。なお、設計は設計期間10年、信頼度90 %で行うものとする。
図2-1の舗装構成を持つ路線において、供用10年後に詳細調査を行った結果、図2-1に示すような残存等値換算係数を設定した。この舗装断面の残存等値換算厚（TA0）は［①］cmである。
表2-1に示すアスファルト舗装を設計する場合の交通量区分と設計CBRの関係を参考にすると、補修断面に必要な等値換算厚（TA）は［②］cmであり、不足等値換算厚（不足TA）は、［③］cmである。ただし、交通量区分はN6で新設段階と同様とし、設計CBRも新設段階と同様とみなすものとする。

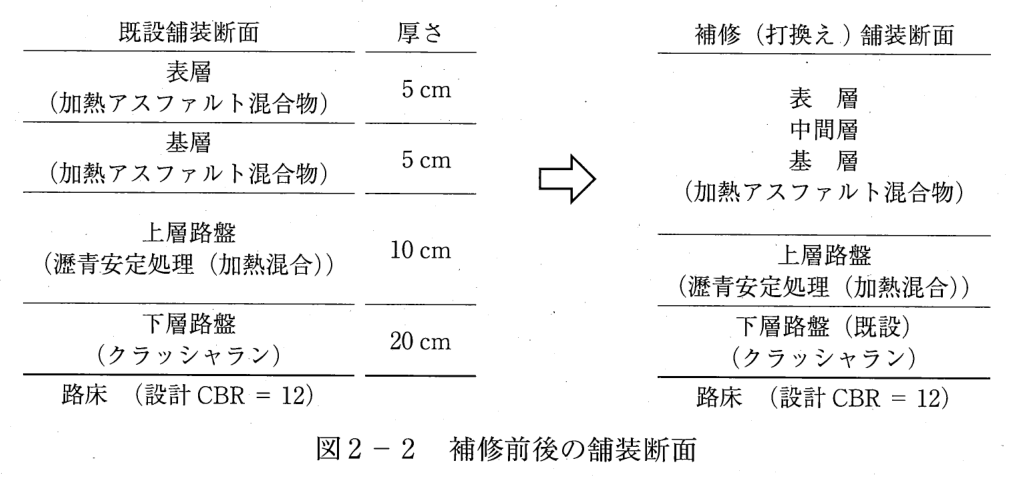

補修後の仕上がり高さの変更が不可能な区間において、表層、基層と上層路盤を打換えて対応することとした場合（図2-2）、上層路盤（瀝青安定処理（加熱混合））の厚さは［④］cm、加熱アスファルト混合物の層（表層・中間層・基層）の厚さは［⑤］cmとなる。なお、新設時の瀝青安定処理路盤材（加熱混合）の等値換算係数は0.8である。
図2-1 調査した舗装断面と調査結果
| 層 | 厚さ | 残存等値換算係数 |
|---|---|---|
| 表層（加熱アスファルト混合物） | 5cm | 0.5 |
| 基層（加熱アスファルト混合物） | 5cm | 0.5 |
| 上層路盤（瀝青安定処理（加熱混合）） | 10cm | 0.6 |
| 下層路盤（クラッシャラン） | 20cm | 0.2 |
| 路床（設計CBR=12） |
表2-1 アスファルト舗装の必要等値換算厚（TA） ※設計期間10年、信頼度90 %
| 交通量区分＼設計CBR | 3 | 4 | 6 | 8 | 12 | 20 |
|---|---|---|---|---|---|---|
| N7 | 45 | 41 | 37 | 34 | 30 | 26 |
| N6 | 35 | 32 | 28 | 26 | 23 | 20 |
| N5 | 26 | 24 | 21 | 19 | 17 | 15 |
| N4 | 19 | 18 | 16 | 14 | 13 | 11 |
| N3 | 15 | 14 | 12 | 11 | 10 | 9 |
解答欄
正解
| ① | 15 cm（15.0 も正解） |
|---|---|
| ② | 23 cm（23.0 も正解） |
| ③ | 8 cm（8.0 も正解） |
| ④ | 5 cm（5.0 も正解） |
| ⑤ | 15 cm（15.0 も正解） |
解き方
- ① 残存等値換算厚TA0＝Σ（各層の厚さ×残存等値換算係数）＝5×0.5＋5×0.5＋10×0.6＋20×0.2＝2.5＋2.5＋6.0＋4.0＝15cm。
- ② 表2-1で交通量区分N6、設計CBR12の欄を読むと、必要等値換算厚TA＝23cm。
- ③ 不足TA＝TA－TA0＝23－15＝8cm。
- ④⑤ 仕上がり高さを変えないので、表層・基層・上層路盤の合計20cmの範囲で打ち換える。残す下層路盤の残存TAは20×0.2＝4cm。新しい層に必要なTAは23－4＝19cm。加熱アスファルト混合物層の厚さをx、瀝青安定処理（等値換算係数0.8）の厚さをyとすると、x＋y＝20、1.0x＋0.8y≧19 → 0.2x≧3 → x≧15。x＝15cm、y＝5cmで TA＝15＋4＋4＝23cmとなり必要TAを満たす（python で検算）。
- 表層・基層の合計15cmは、舗装設計便覧の表層と基層を加えた最小厚さ（N6で15cm。上層路盤に瀝青安定処理を用いる場合は10cmまで低減できる）を満たす。瀝青安定処理の5cmも加熱混合の1層の最小厚さ（最大粒径の2倍かつ5cm）を満たす。
引っかけ：①で新設時の等値換算係数（表層・基層1.0、瀝青安定処理0.8、クラッシャラン0.25）を使わない。④⑤で残す下層路盤は新設時の係数ではなく残存等値換算係数0.2で数える。不足TA8cmだけを打換え厚から出そうとしない（打換えは既設層を取り去るので、残す層の残存TAと新しい層のTAの合計で考える）。
