コンクリート舗装の路盤厚の設計

正解

解き方

1. 舗装設計便覧（平成18年版）のコンクリート舗装の路盤の設計：路床の設計支持力係数は、各地点の支持力係数（K30）の平均値から標準偏差を差し引いた値とする。
2. 平均値＝(95＋90＋106＋88＋76)/5＝455/5＝91 MPa/m。設計支持力係数＝91 − 11＝80 MPa/m（①）。

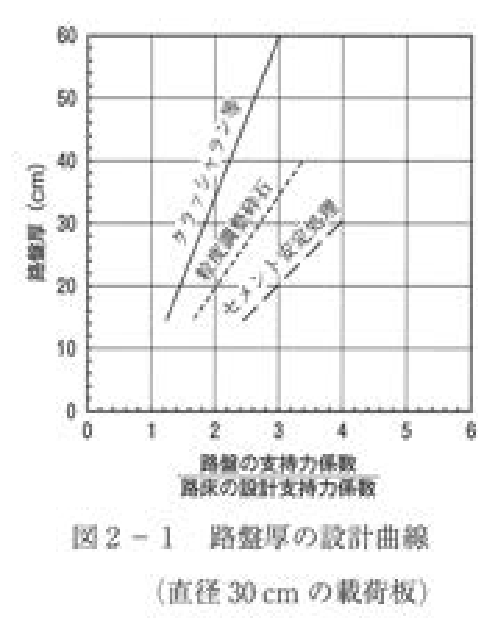

3. 図2−1の横軸＝路盤の支持力係数/路床の設計支持力係数＝200/80＝2.5。
4. 横軸2.5で「クラッシャラン等」の実線を読むと路盤厚は約47cm（図の直線は横軸約1.25で15cm、横軸3.0で60cmを通り、1あたり約26cm増える：15＋(2.5−1.25)×約26≒47）（②）。
5. 同じく「粒度調整砕石」の破線は横軸約1.7で15cm、約3.4で40cmを通り、1あたり約15cm増える：15＋(2.5−1.7)×約15≒27cm（③）。図の読み取りなので±1cm程度の差は許容される。
