令和4年度後期 No.45論点：契約・設計図書重要度 B配点 1点未着手

橋の長さを表す名称

これは2級土木施工管理技士第一次検定令和4年度後期（2022年10月23日（日）実施） No.45の問題です。論点は「契約・設計図書」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

下図は橋の一般的な構造を表したものであるが，(イ)〜(ニ)の橋の長さを表す名称に関する組合せとして，適当なものは次のうちどれか。

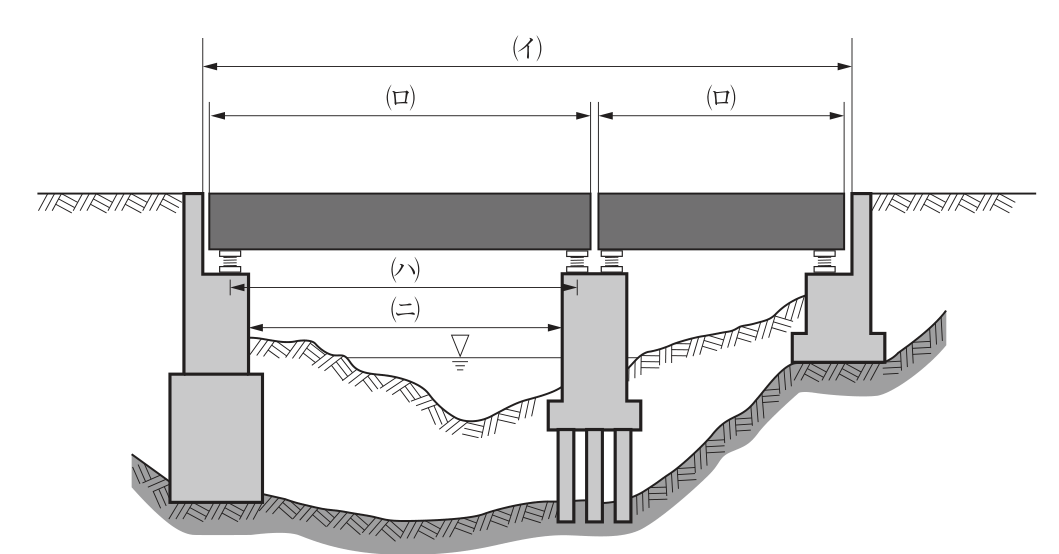

2径間の橋の側面図。左右の橋台と中央の橋脚（下に杭が3本）の上に，2本の桁がそれぞれ支承を介して架けられ，橋の下を川（水位▽）が流れている。(イ)：左の橋台の胸壁の前面から右の橋台の胸壁の前面までの長さ（橋全体）。(ロ)：左の桁の端から端まで，右の桁の端から端までのそれぞれの長さ（2か所）。(ハ)：左の橋台上の支承の中心から橋脚上の左側の支承の中心までの長さ。(ニ)：左の橋台の前面から橋脚の側面までの長さ（下部構造の内側どうしの間隔）。

解答欄

正解

正解：(3) (イ) 橋長 ― (ロ) 桁長 ― (ハ) 支間長 ― (ニ) 径間長

解き方

図の(イ)は両端の橋台の胸壁（パラペット）前面間の長さで橋長、(ロ)は各桁の端から端までの長さで桁長である。
(ハ)は支承の中心間の長さで支間長、(ニ)は下部構造（橋台と橋脚）の前面間の長さで径間長である。よって (3) が適当である。

選択肢ごとの解説

(1)適当でない。(ハ)は支承中心間なので支間長、(ニ)は下部構造前面間なので径間長である。
(2)適当でない。(イ)が橋長、(ロ)が桁長で、(イ)と(ロ)が入れ替わっている。
(3)適当。橋長・桁長・支間長・径間長の組合せが正しい。
(4)適当でない。(イ)は橋長、(ハ)は支間長であり、入れ替わっている。

引っかけ：支間長（支承中心間）と径間長（下部構造の前面間）の区別が問われる。支承の位置で測るのが支間長である。
