鋼道路橋の部材の名称

正解

正解：(3) (イ) 対傾構 ― (ロ) 支承 ― (ハ) 主桁 ― (ニ) 上弦材

解き方

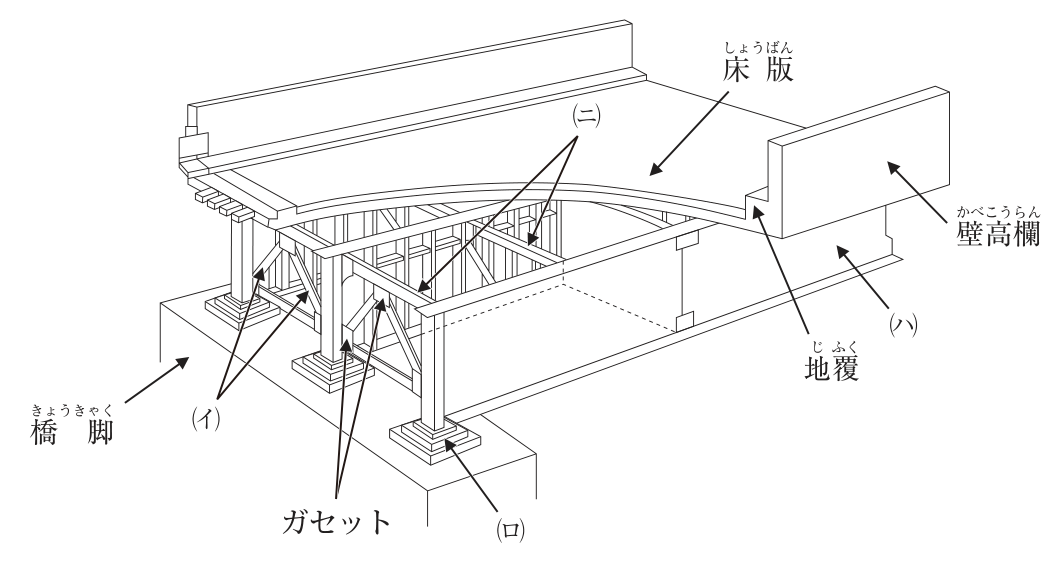

1. (イ)は支点部で主桁と主桁の間に斜材をトラス状に組んだ部材で、主桁の横倒れを防ぎ、荷重を分配する対傾構（端対傾構）である。補剛材は主桁の腹板に鉛直に取り付ける板で、斜材の骨組みではない。
2. (ロ)は橋脚の上で主桁を受け、上部構造の荷重を下部構造に伝える支承である。(ハ)は地覆・壁高欄の下にある外側の桁で、主桁である。
3. (イ)対傾構、(ロ)支承、(ハ)主桁の組合せは(3)だけで、(ニ)は(3)では上弦材とされている。よって(3)が適当である。

選択肢ごとの解説

1. (1)適当でない。(ロ)は支承、(ハ)は主桁である。
2. (2)適当でない。(イ)は斜材を組んだ対傾構で、補剛材ではない。
3. (3)適当。(イ)対傾構、(ロ)支承、(ハ)主桁、(ニ)上弦材である。
4. (4)適当でない。(イ)は対傾構、(ロ)は支承、(ハ)は主桁である。
