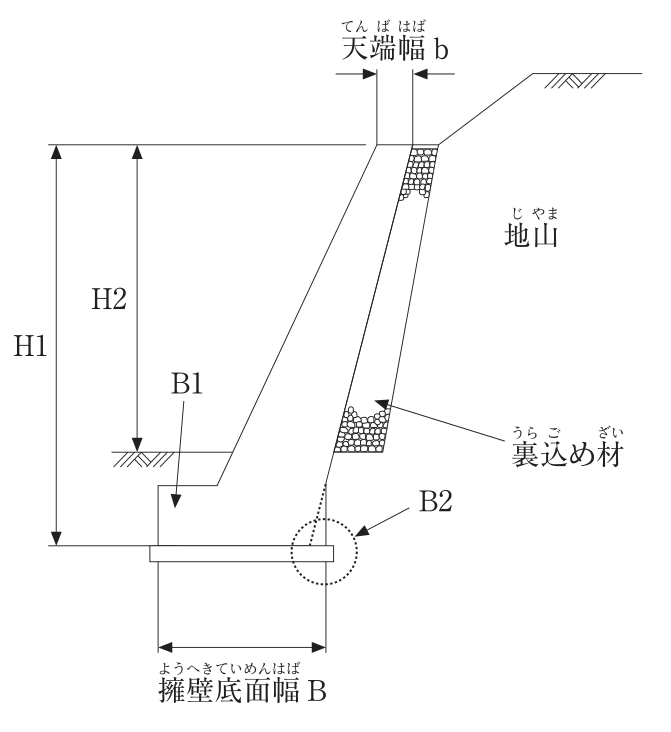

もたれ式擁壁の各部の名称と記号

正解

正解：(1) 擁壁高 H1，つま先版 B1

解き方

1. 擁壁高は、擁壁の底面（根入れ部分を含む）から天端までの全高をいい、図のH1にあたる（道路土工－擁壁工指針の擁壁各部の名称）。H2は前面地盤面から天端までの地上に現れた高さである。
2. B1は擁壁前面の下部に張り出した部分を指しており、つま先版である。B2は背面側の下端部（かかと側）を示している。
3. よって「擁壁高 H1、つま先版 B1」の(1)が2つとも適当である。

選択肢ごとの解説

1. (1)適当。擁壁高は底面から天端までのH1、前面下部に張り出したB1はつま先版である。
2. (2)適当でない。擁壁高H1は正しいが、B1は前面側のつま先版で、底版かかとではない。
3. (3)適当でない。擁壁高はH1であり、B2は背面側でつま先版ではない。
4. (4)適当でない。擁壁高は底面から天端までのH1で、前面地盤からの高さH2ではない。
